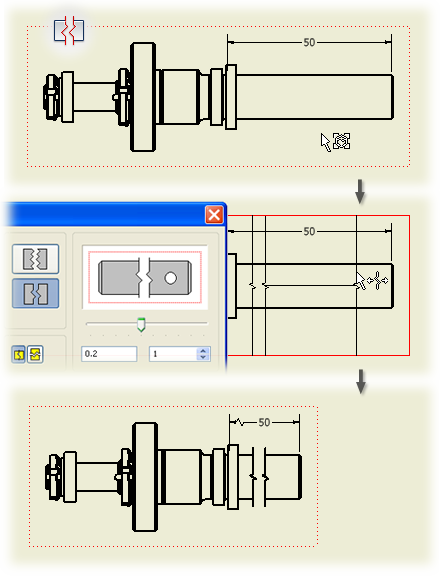

Można użyć przerwania , gdy widok komponentu wykracza poza długość rysunku, natomiast skalowanie widoku komponentu w celu dopasowania do rysunku powoduje, że widok komponentu staje się niedopuszczalnie mały.
Można również wykorzystać przerwanie, gdy widok komponentu zawiera duże obszary nie opisywanej geometrii. Na przykład konieczne może być opisanie obu końców wałka, gdy jego środkowy fragment nie posiada elementów. Przerwania mogą być używane w dowolnym miejscu wzdłuż długości komponentu. Można również wykorzystać wiele przerwań w pojedynczym widoku rysunkowym.
Linie wymiarowe, które przechodzą przez przerwanie, gdy oba punkty leżą na zewnątrz obszaru usuniętego przez przerwanie, są modyfikowane symbolem przerwania w taki sposób, aby odpowiadały liniom przerwania widoku. Wymiary, przechodzące przez obszar przerwania, w których jeden lub oba punkty leżą w usuniętym obszarze, stają się niewidoczne.
Przerwania można również wykorzystać do tworzenia innych widoków. Można na przykład wykorzystać rzutowane przerwanie do utworzenia przerwanego przekroju.
Widoki, które mogą być przerywane
Przerwania są tworzone przez zmianę ustalonych widoków rysunkowych.
- Widok części
- Rzut
- Widok izometryczny
- Przekrój
- Rzut szczegółu
- Operacja tworzenia płatów
Dziedziczność przerwania
- Możesz propagować operację przerwania do widoku macierzystego. Podczas tworzenia przerwania wybierz opcję Propaguj do widoku macierzystego.
- Dla rzutowania prostopadłego wyrwania są domyślnie dziedziczone w widokach pochodnych, jeśli kierunek rzutowania widoku jest równoległy do linii przerwania.
- Dziedziczność przerwania jest także obsługiwana dla rzutowanych projektów pochodnych izometrycznych, ale przerwania nie są domyślnie dziedziczone.
