Można tworzyć rodziny komponentów wzorów na podstawie szablonu programu Revit: Model ogólny oparty na wzorze. Następnie jest możliwe zastosowanie komponentów wzorów do powierzchni bryły koncepcyjnej.
- Rozpocznij tworzenie nowej rodziny na podstawie szablonu Model ogólny oparty na wzorze.

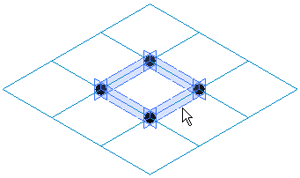

Domyślnie wyświetlana jest prostokątna siatka powtarzalnych płytek. Szablon komponentów składa się z siatki, punktów odniesienia i linii odniesienia.
- W obszarze rysunku wybierz siatkę powtarzalnych płytek.
- W polu Wybór typu wybierz siatkę wzoru najbardziej zbliżoną do kształtu i układu projektu. Uwaga: Wiele predefiniowanych siatek wzorów kafelków wygląda identycznie jak inne. Dotyczy to na przykład następujących wzorów: Prostokąt i Szachownica z prostokątów lub Równoległobok i Szachownica z równoległoboków. Mimo że wydają się one podobne, są konfigurowane w różny sposób podczas stosowania do bryły koncepcyjnej.
Zostanie zastosowana nowa siatka powtarzalnych płytek.
- Można teraz zmodyfikować geometrię płytek.

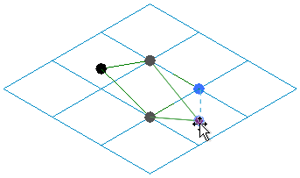

Domyślne punkty odniesienia są zablokowane, co umożliwia jedynie ruch w kierunku pionowym, tak jak pokazano na poniższej ilustracji. Pozwala to zachować podstawowy kształt komponentu, tak aby był on odpowiednio zastosowany do wzoru. Dodaj punkty, linie, inny rodzaj geometrii i wyciągnij wzór w taki sposób, aby zaprojektować komponent zgodnie ze specyfikacją.
