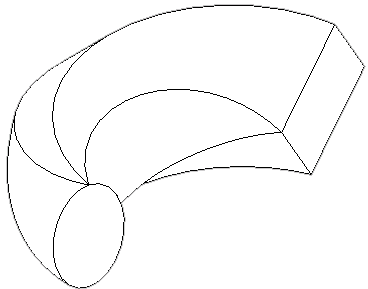

Tworzenie formy wyciągnięcia po ścieżce ze zmianą profilu

Utwórz formę wyciągnięcia po ścieżce ze zmianą profilu na podstawie linii i co najmniej dwa profile 2D szkicowane prostopadle do linii.

Linia w wyciągnięciu po ścieżce ze zmianą profilu określa ścieżkę, wzdłuż której profile 2D są przeciągane i łączone w celu utworzenia formy 3D. Profil składa się z linii narysowanych prostopadle do linii lub szeregu linii definiujących ścieżkę.

W przeciwieństwie do formy wyciągnięcia po ścieżce wyciągnięcie po ścieżce ze zmianą profilu nie może być utworzone wzdłuż ścieżki składającej się z wielu segmentów. Profile mogą być otwarte, zamknięte lub stanowić kombinację obu typów.

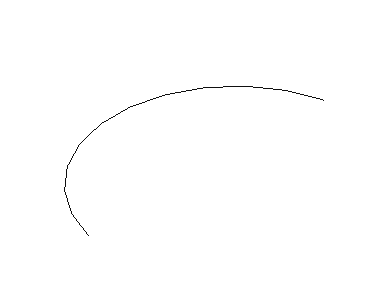

  1. Narysuj linię w celu utworzenia ścieżki.

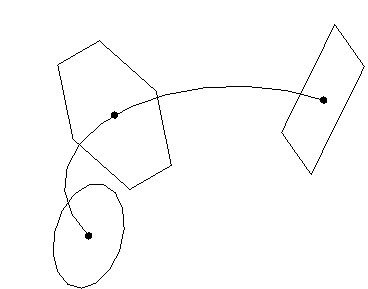

  2. Kliknij kolejno kartę Utwórz panel Rysuj (Element punktowy) i umieść punkty odniesienia do profili wyciągnięcia wzdłuż ścieżki.
  3. Wybierz punkt odniesienia i narysuj zamknięty profil na jego płaszczyźnie roboczej.
  4. W ten sam sposób narysuj profile dla pozostałych punktów odniesienia.
  5. Wybierz ścieżkę i profile.
  6. Kliknij kolejno kartę Zmień | Liniepanel Forma (Utwórz formę).
