Tworzenie formy wyciągnięcia po ścieżce

Można utworzyć formę wyciągnięcia po ścieżce na podstawie linii i profilu 2D naszkicowanego prostopadle do linii.

Linia w wyciągnięciu po ścieżce określa ścieżkę, wzdłuż której profil 2D jest wyciągany w celu utworzenia formy 3D. Profil składa się z linii narysowanych prostopadle do linii lub szeregu linii definiujących ścieżkę.

Ścieżki składające się z wielu segmentów mogą być wykorzystywane do tworzenia wyciągnięcia po ścieżce, jeśli profil jest tworzony z zamkniętych pętli. Jeśli profil nie jest zamknięty, nie jest on przeciągany wzdłuż ścieżki składającej się z wielu segmentów. Jeśli ścieżkę stanowi segment składający się z jednej linii, do utworzenia wyciągnięcia po ścieżce użyj otwartego profilu.

  1. Narysuj szereg połączonych linii tworzących ścieżkę.

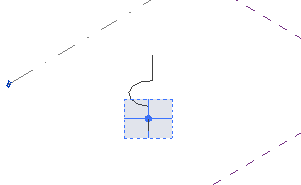

  2. Kliknij kolejno kartę Utwórz panel Rysuj (Element punktowy) i kliknij wzdłuż ścieżki, aby umieścić punkt odniesienia.
  3. Wybierz punkt odniesienia. Zostanie wyświetlona płaszczyzna robocza.

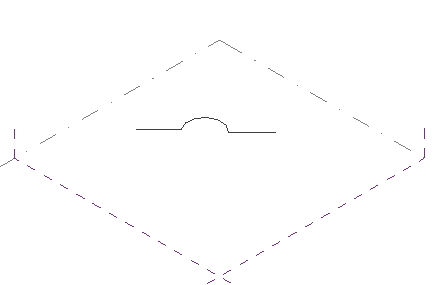

  4. Narysuj zamknięty profil na płaszczyźnie roboczej.

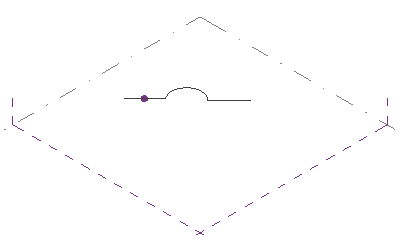

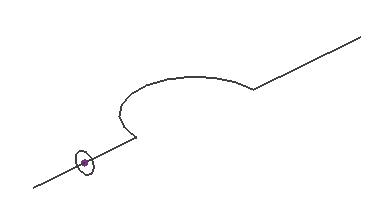

  5. Wybierz linię i profil.

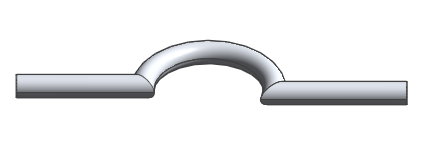

  6. Kliknij kolejno kartę Zmień | Liniepanel Forma (Utwórz formę).
