Tworzenie zestawienia w celu przeanalizowania powierzchni zewnętrznych

Zaprojektowano bryły w celu zweryfikowania projektu koncepcyjnego budynku. Zadaniem jest określenie zewnętrznej powierzchni wokół obwodu każdego piętra.

Te informacje umożliwią oszacowanie kosztów dla zewnętrznej części budynku, gdzie mają zostać użyte różne materiały.

Poniższa procedura umożliwia utworzenie zestawienia służącego do wykonania analizy zewnętrznych powierzchni brył w projekcie koncepcyjnym. Określone czynności mogą być różne w zależności od informacji, która ma być wyświetlana w zestawieniu.

Aby utworzyć zestawienie w celu przeanalizowania powierzchni zewnętrznych

1. Utwórz zakresy kondygnacji.
2. Kliknij kolejno kartę Widokpanel Utwórzlistę rozwijaną Zestawienia(Zestawienie/ilości).
3. W oknie dialogowym Nowe zestawienie wykonaj następujące operacje:
   1. W pozycji Kategoria kliknij opcję Kondygnacja bryły.

      Jeśli zakres kondygnacji nie jest wyświetlany domyślnie, wybierz opcję Pokaż kategorie modelu w tym widoku. Na liście Filtr wybierz pozycję Architektura.

   2. Dla parametru Nazwa określ nazwę zestawienia.
   3. Wybierz polecenie Zestaw elementy budynku.
   4. Kliknij przycisk OK.
4. Na karcie Pola okna dialogowego Właściwości zestawienia wykonaj następujące operacje:
   1. W elemencie Pola w zestawieniu (w kolejności) dodaj następujące pola:
      • Typ użytkowy
      • Komentarze
      • Poziom
      • Bryła: Typ
      • Powierzchnia zewnętrzna
   2. Kliknij przycisk Obliczona wartość.
   3. W oknie dialogowym Obliczona wartość dla elementu Nazwa wprowadź wartość Procent powierzchni zewnętrznej.
   4. Wybierz pozycję Procent.
   5. Dla elementu Z wybierz opcję Powierzchnie zewnętrzne.
   6. Dla elementu Przez wybierz opcję Suma całkowita.
   7. Kliknij dwa kolejne przyciski OK.

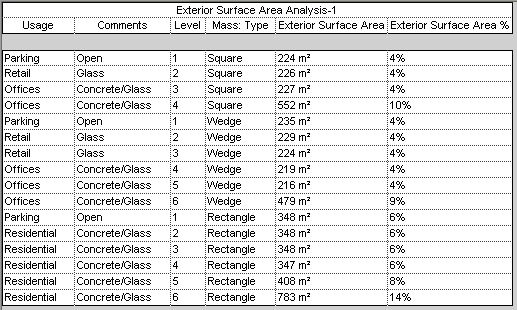

5. W zestawieniu przypisz wartości do kolumn Typ użytkowy i Komentarze dla każdego zakresu kondygnacji.

   Komentarze umożliwiają wskazanie materiału zewnętrznego budynku. Wartości należy używać konsekwentnie, aby można było użyć tego pola dla sortowania.



   Następnie posortuj zestawienie i ustaw w nim obliczanie sum częściowych według materiału zewnętrznego w następujący sposób.

6. Na palecie Właściwości otwórz właściwości zestawienia.
7. Dla pozycji Sortowanie/Grupowanie kliknij opcję Edycja.
8. Na karcie Sortowanie/Grupowanie okna dialogowego właściwości zestawienia wykonaj następujące operacje:
   1. Dla elementu Sortuj według wybierz następujące opcje:
      • Komentarze
      • Rosnąco
      • Stopka
      • Tytuł, liczba i sumy całkowite
      • Pusta linia
   2. Dla elementu Następnie według wybierz opcję: Typ użytkowy i Rosnąco.
   3. Na dole okna dialogowego wybierz następujące opcje:
      • Sumy całkowite
      • Tytuł i sumy
      • Wyświetl każdy element
9. Kliknij zakładkę Formatowanie i wykonaj następujące operacje:
   1. W obszarze Pola wybierz opcję Powierzchnie zewnętrzne.
   2. Jako wyrównanie wybierz opcję W prawo.
   3. Wybierz opcję Oblicz sumy.
   4. Określ formatowanie dla elementu Procent powierzchni zewnętrznych: w obszarze Pola wybierz element Procent powierzchni zewnętrznych. Jako wyrównanie wybierz opcję W prawo. Wybierz opcję Oblicz sumy.
   5. (Opcjonalnie) Określ formatowanie dla elementów: Komentarze, Typ użytkowy, Poziom i Bryła: Typ: w obszarze Pola wybierz nazwę pola. Następnie jako wyrównanie wybierz opcję Do środka.
10. Kliknij przycisk OK.

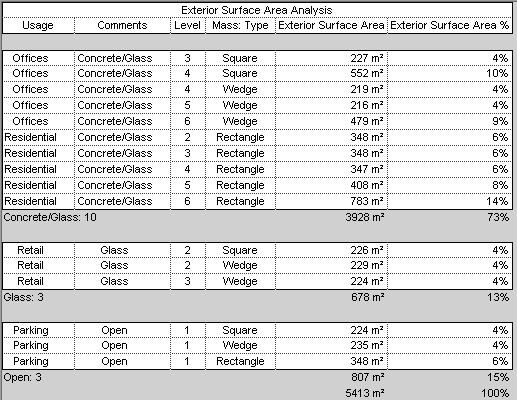

Zestawienie zostanie zaktualizowane w celu odpowiedniego posortowania wierszy i obliczenia ich sum częściowych. Wyświetlony zostanie procent powierzchni dla każdego z zewnętrznych materiałów, jak również jednostki kwadratowe.

W tym przykładzie powierzchnie zewnętrzne dla niektórych zakresów kondygnacji (takich jak Kwadratowy/Poziom 4 i Klinowy/Poziom 6) są większe niż te dla innych zakresy kondygnacji, ponieważ są one obliczane oddzielnie.

Dodatkowo w miejscach łączenia brył powierzchnie wewnętrzne między bryłami są wykrywane na podstawie obszaru powierzchni zewnętrznych.
