Układy to systemy okien dialogowych, przeglądarek i tabel, służące do wykonania konkretnych operacji. Ułatwiają one użytkownikowi wykonywanie kolejnych operacji podczas definiowania, obliczania i wymiarowania konstrukcji.
Aby zapewnić spójność systemu układów, została zablokowana możliwość zamykania okien dialogowych i tabel automatycznie otwieranych po uaktywnieniu układu. Po zamknięciu programu Robot bieżący układ jest zapisywany z projektem i przywracany po ponownym otwarciu.

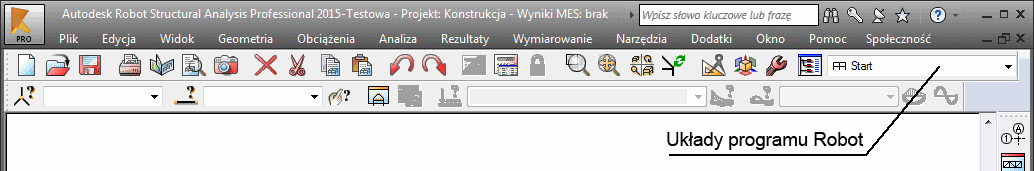

Definiuj, obliczaj i projektuj konstrukcje korzystając z kolejnych układów dostępnych na liście rozwijanej Układy.
Na liście Układy znajduje się grupa kilku typów układów, pod odpowiednimi nagłówkami. Oczywiście nie jest konieczne, aby definiować konstrukcję zgodnie z kolejnością ekranów; można to robić w dowolny sposób. Mechanizm ekranów został wprowadzony w systemie Robot po to, aby definiowanie konstrukcji było szybkie i intuicyjne.

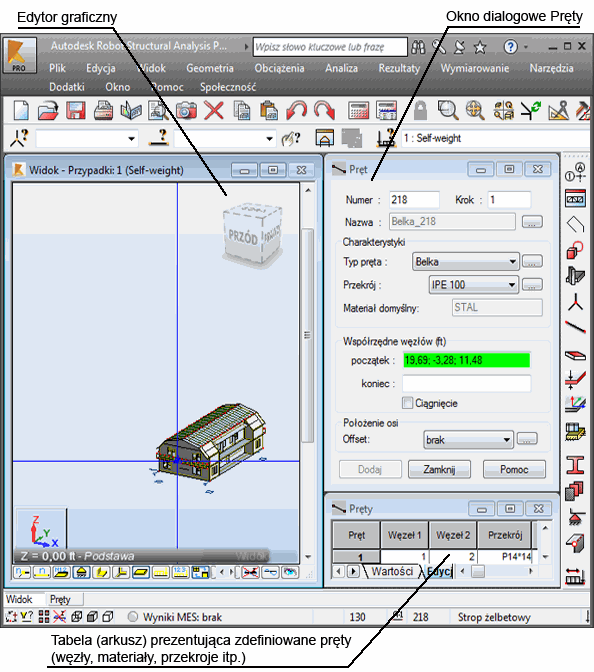

Oczywiście nie jest też konieczne, aby używać mechanizmu ekranów. Wszystkie operacje w systemie Robot można wykonać bez używania zdefiniowanych ekranów. Jako przykład na poniższym rysunku pokazany został układ ekranu monitora, który otwierany jest po wyborze ekranu Pręty (UWAGA: dla lepszej czytelności zrzutu na ekranie nie jest pokazane okno dialogowe Inspektor obiektów, które może być przedstawiane w lewej części ekranu programu Robot). Ekran monitora można podzielić na trzy zasadnicze części: • pole edytora graficznego, w którym dokonywana jest definicja konstrukcji
System układów umożliwia, aby wybrać kolejne etapy tworzenia struktury modelu:
- Struktura modelu: definicja węzłów, paski panele, podpory, obciążenia, które tworzą model struktury.
- Wyniki: prezentacja wyników uzyskanych z analizy struktury (wykresy na prętach, odwzorowania na płytach, szczegółowe analizy itp.)
- Wymiarowanie stali: kod weryfikacji stalowych elementów struktury
- Wymiarowanie drewna: kod weryfikacji drewnianych elementów struktury
- Wymiarowanie żelbetu: wymagane obliczenia zbrojenia i generowanie dostarczonego zbrojenia
- Dodatkowe moduły (przekrój, rysunki końcowe).
Okno dialogowe Pręt (w przypadku innego ekranu będzie to inne okno dialogowe) służące do definiowania kolejnych prętów konstrukcji Tabeli pracującej jak arkusz kalkulacyjny, w której przedstawiane są informacje dotyczące zdefiniowanych prętów (w przypadku innego ekranu będą to informacje dotyczące innych obiektów takich jak: węzły, obciążenia, podpory itp.).
Tabela pozwala na edycję wprowadzonych danych.
- Edytor graficzny w przypadku wcześniejszego zdefiniowania konstrukcji.
- Okno elementu (w przykładzie powyżej wyświetlony jest pręt) pozwala definiować odpowiednie obiekty.
- Edytowalna tabela danych dla aktualnie określonego obiektu (można kopiować zawartość tabeli do formatu MS Excel).
