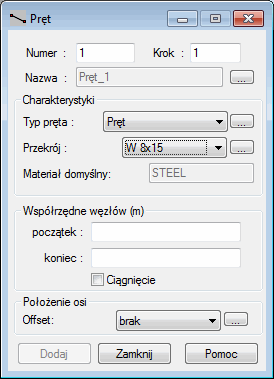

Okno dialogowe Pręty służy do definiowania elementów prętowych w konstrukcji. Okno można wyświetlić, korzystając z jednej z poniższych metod:
- Kliknij menu Geometria > Pręty.
- Poprzez kliknięcie przycisku
. - Ekran PRĘT (ekran można wybrać z listy wyboru na pasku narzędzi Standardowy).
Sposób definicji prętów zależy od trybu kursora. W zależności od jego typu opcje znajdujące się w oknie dialogowym pozwalają na:
- tryb ciągnięcia do trybu siatki (snap=grid) - definiowanie współrzędnych punktów siatki (analogicznie do trybu snap = free),
- tryb ciągnięcia do już istniejących punktów/węzłów konstrukcji (snap=node) - definiowanie numerów punktów/węzłów,
- tryb ciągnięcia do już istniejących linii (snap=line) - definiowanie numeru(ów) linii.
Można także zdefiniować następujące właściwości pręta:
- typ pręta,
- przekrój poprzeczny pręta (profil).
Dodatkowo wyświetlany jest domyślny materiał dla wybranego pręta.
Pole Nazwa wyświetla nazwę zgodnie ze składnią wybraną w polu dialogowym Nazwy prętów/obiektów. Domyślnie składnia nazwy pręta jest określona przez zmienne: %t_%n i %t_%s, gdzie:
%t - nazwa typu pręta,
%n - numer obiektu,
%s - nazwa przekroju.
Kliknięcie przycisku
powoduje otwarcie okna dialogowego Nazwy prętów/obiektów, w którym zdefiniowana może zostać nowa składnia nazwy prętów.
znajdujące się obok pól Typ pręta i Przekrój. Zdefiniowane typy pręta lub przekroje dodawane są odpowiednio do list aktywnych typów prętów lub przekrojów. Pole Położenie osi umożliwia wybór typu offsetu, czyli przesunięcia środka przekroju poprzecznego w stosunku do osi pręta. Jeśli offset zostanie przypisany do pręta, to nie zmieni się on po zmianie przekroju pręta.
Domyślnie dostępne są następujące typy offsetów: półka górna i półka dolna. Przykładowo wybranie offsetu półka górna powoduje przesunięcie osi pręta do środka górnej krawędzi profilu, niezależnie od tego, jaki będzie przekrój poprzeczy pręta. Naciśnięcie przycisku powoduje otwarcie okna dialogowego Nowy offset, w którym określony może zostać nowy typ offsetu. Zdefiniowany typ offsetu dodawany jest do listy aktywnych typów offsetów.
Aby zdefiniować element prętowy, należy skorzystać z jednej z następujących metod:
- Wpisz numer pręta oraz współrzędne jego początku i końca w oknie dialogowym (ewentualnie wybierz charakterystyki pręta) i naciśnij przycisk Dodaj.
- Kliknij pole edycyjne Początek w oknie dialogowym, przesuń kursor na ekran graficzny i kliknij punkt oznaczający początek elementu prętowego, a następnie w punkt będący końcem elementu prętowego.
- Użyj metody łączącej dwa opisane powyżej podejścia.
