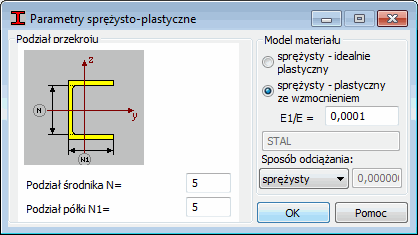

Opcje znajdujące się w poniższym oknie dialogowym pozwalają na definicję parametrów dla analizy sprężysto-plastycznej pręta o wybranym przekroju. Okno dialogowe jest otwierane po naciśnięciu klawisza Analiza sprężysto-plastyczna znajdującego się na zakładce Standardowy i Użytkownika w oknie dialogowym Nowy przekrój. W obecnej wersji programu Robot analiza sprężysto-plastyczna jest możliwa jedynie dla profili stalowych.
Dla wybranego typu profilu (np. dwuteownika) określony może zostać podział przekroju. Podział ten zależy od typu przekroju. Podział jest zwykle definiowany za pomocą liczby podziałów wzdłuż długości środnika i kołnierzy. Zakłada się, że dla standardowych przekrojów nie ma podziałów wzdłuż grubości ściany.
W prawej części okna dialogowego podawana jest informacja, jaki materiał wyjściowy jest przypisany do wybranego przekroju. W obecnej wersji programu dostępne są następujące typy materiału: sprężysty - idealnie plastyczny oraz sprężysto-plastyczny ze wzmocnieniem. Charakterystyki naprężenie - odkształcenie dla wymienionych typów materiału pokazane są na rysunkach poniżej. Wartość granicznego naprężenia sprężystego przyjęta została na podstawie wytrzymałości obliczeniowej Re danego materiału określonej w bazie materiałów.
Model materiału: sprężysto-idealnie plastyczny
Model materiału: sprężysto-plastyczny ze wzmocnieniem
Jeśli model sprężysto-plastyczny ze wzmocnieniem jest zaznaczony, to pole E/E1 staje się dostępne, do którego można wprowadzić wartość dla parametru wzmocnienia plastycznego. Ten parametr jest zdefiniowany jako iloraz wartości sztywności materiału (model Younga E) w zakresie sprężystości i sztywności w zakresie plastyczności (model liniowego materiału jest założony).
W dolnej części okna znajduje się lista wyboru, w którym dostępna jest selekcja jednego z wymienionych Sposobów odciążenia:
- Sprężysty
- Plastyczne
- Zniszczeniowe
- Mieszany. Po wyborze tego typu odciążania dostępne staje się pole edycyjne do definicji parametru α; 0< α < 1.
