Definiowanie podpór

Dowiedz się, jak ustawić liniową podporę przegubową.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Properties.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij przycisk (Geometria Podpory).

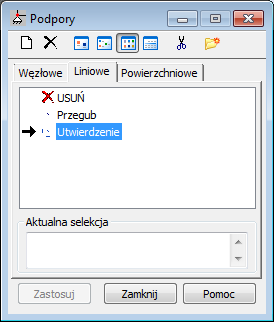

   Zostanie otwarte okno dialogowe Podpory.

3. Przejdź do karty Liniowe, dwukrotnie kliknij podporę Utwierdzenie.

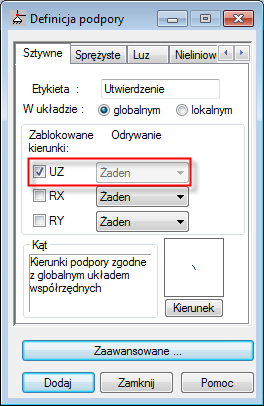

   Zostanie otwarte okno dialogowe Definicja podpory.

   Wskazówka: W oknie dialogowym Definicja podpory można zobaczyć zdefiniowane właściwości podpory oraz utworzyć lub zmodyfikować istniejącą podporę.
4. Na karcie Sztywne sprawdź, czy w polu Zablokowane kierunki jest wybrana wartość UZ.

5. Kliknij przycisk Zamknij.

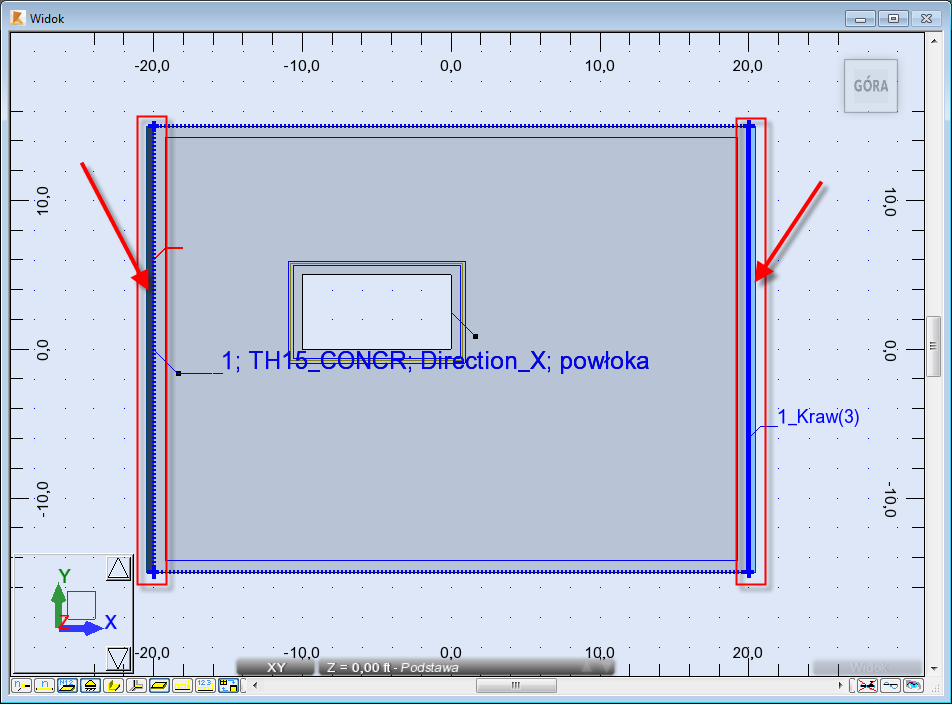

6. W oknie dialogowym Podpory kliknij pole Bieżący wybór, a następnie kliknij w obszarze rysunku krawędź oznaczoną jako 1_Edge(1).

   Otworzy się okno dialogowe Wybór obiektu.

   Wskazówka: Nazwa krawędzi jest wyświetlana po przesunięciu nad nią kursora. Aby wyświetlić nazwy wszystkich krawędzi, kliknij kolejno opcje Widok Wyświetl Panele/ES Numery i opisy krawędzi.
7. Wybierz krawędź Edge(1).

8. Kliknij przycisk OK.

   W polu Bieżący wybór jest wyświetlana wartość 1_EDGE(1).

9. Kliknij przycisk Zastosuj.
10. Powtórz kroki od 6 do 9, aby wybrać krawędź 1_Edge(3).

    Krawędzie można wybrać też na dwa inne sposoby:

    1. Metoda 1: w obszarze rysunku wybierz krawędzie bez klikania pola Bieżący wybór w oknie dialogowym Podpory.
    2. Metoda 2: wprowadź nazwę krawędzi w polu Bieżący wybór: 1_Edge(1), 1_Edge(3), a następnie kliknij przycisk Zastosuj w oknie dialogowym Podpory.
11. Zamknij okno dialogowe Podpory.
12. Zapisz projekt jako Plate_Supports.rtd.
