Ortotropowe

Celem opcji jest uwzględnienie ortotropii strukturalnej płyt i powłok. Ortotropia strukturalna oznacza niejednorodności sztywności płyt w różnych kierunkach, spowodowane na przykład użebrowaniem płyty. Ortotropia uwzględnia różnice sztywności w kierunkach wzajemnie prostopadłych, a nie uwzględnia niejednorodności materiału. Wszelkie niejednorodności geometryczne są uwzględniane jedynie w macierzach sztywności elementów. Płytę o tak zadanej grubości należy traktować jako konstrukcję o zastępczej grubości z różną sztywnością w kierunkach prostopadłych.

Uwaga: Nie jest uwzględniana lokalna zmiana sztywności dla żeber; dokładna geometria płyty nie jest wizualizowana i nie jest uwzględniana podczas obliczeń zbrojenia.

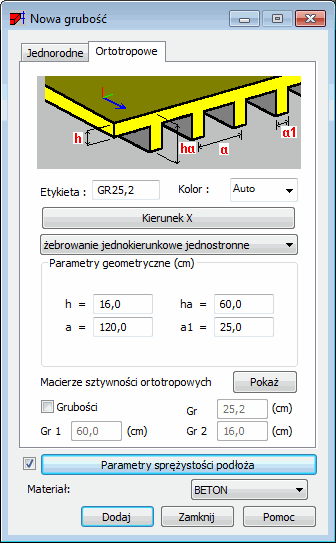

W powyższym oknie dialogowym znajdują się następujące opcje:

• pole Etykieta - służy do nadania nazwy dla grubości
• pole Kolor - służy do wyboru koloru panela
• przycisk Kierunek X - jego naciśnięcie powoduje otwarcie okna dialogowego Kierunek ortotropii, w którym zdefiniowany może zostać główny kierunek ortotropii
• lista rozwijalna z dostępnymi rodzajami predefiniowanych geometrii płyty (użebrowanie, strop skrzynkowy, ruszt, blacha trapezowa itp. ); istnieje również możliwość definicji macierzy ortotropii przez użytkownika; po wybraniu rodzaju geometrii płyty dostępne są odpowiednie pola edycyjne, w których podane mogą zostać wymiary płyty
• przycisk Pokaż lub Definiuj - jego naciśnięcie powoduje otwarcie okna dialogowego Macierze sztywności przycisk Definiuj wyświetla się po wybraniu zdefiniowanych przez użytkownika typów geometrii płyt na liście typów wstępnie zdefiniowanych
• pole Grubość - jeśli ta opcja jest wybrana, można zdefiniować wartości grubości::
  • Gr - zastępcza grubość służąca do obliczenia ciężaru własnego płyty.
  • Gr1 - służy do określenia zastępczych grubości służących do obliczeń w przypadku obciążeń gradientem temperatury.
  • Gr2 - służy do określenia zastępczych grubości służących do obliczeń w przypadku obciążeń gradientem temperatury.

    Grubości te są obliczane automatycznie na podstawie parametrów geometrycznych płyty.

• Parametry sprężystości podłoża (współczynnik podparcia sprężystego K) - należy wybrać tę opcję, aby otworzyć okno dialogowe Definicja - sprężyste podłoże.
• Materiał

Uwaga: Obliczanie zbrojenia dla tego typu płyt nie będzie dawać poprawnych wyników. Należałoby wprowadzić algorytm zbrojenia płyt uwzględniający przekrój teowy lub dwuteowy. W związku z tym obliczania zbrojenia dla tego typu płyt przeprowadzane będą jak dla płyty jednorodnej o stałym przekroju.

Po określeniu powyższych parametrów należy nacisnąć przycisk Dodaj. Zdefiniowany typ grubości zostanie dopisany do listy aktywnych typów grubości.

Patrz również:

Ortotropia - podstawy teoretyczne
