W dowolnym przekroju istnieje możliwość redukcji wszystkich sił powstałych w przekroju do punktu (środka ciężkości wszystkich elementów w przekroju). Układ współrzędnych, w którym będą przedstawiane siły zredukowane jest układem wynikającym z definicji przecięcia: oś n - normalna do płaszczyzny przecięcia, osie 1 i 2 leżą w płaszczyźnie przecięcia.
Wyniki redukcji sił będą prezentowane w tabeli dotyczących danych i wyników dla kondygnacji na zakładce Siły zredukowane. W tabeli na tej zakładce mogą być przedstawiane następujące wartości:
- Współrzędne środka ciężkości przekroju
- Składowe wektorów (1, 2 i normalnego do płaszczyzny przecięcia)
- Wartości sił zredukowanych (siły N1 i N2 znajdują się w płaszczyźnie przekroju, siła Nn jest siłą normalną do przekroju)
- Wartości momentów zredukowanych
Dodatkowo na widoku graficznym przedstawione jest położenie środka ciężkości przekroju O, do którego będą redukowane siły oraz układ przecięcia z oznaczonymi osiami 1, 2 i n.
Siły w przecięciu panela

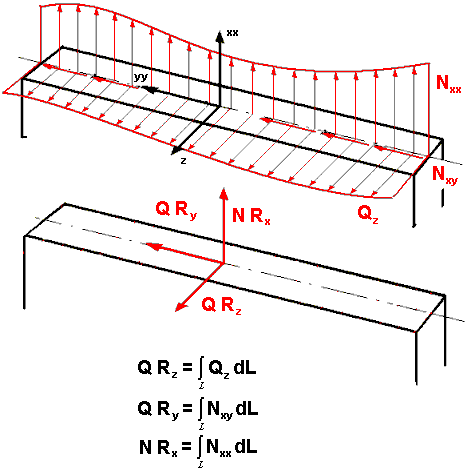

- Siły normalne i ścinające (liniowe) oraz ich redukcja (do sił skupionych)

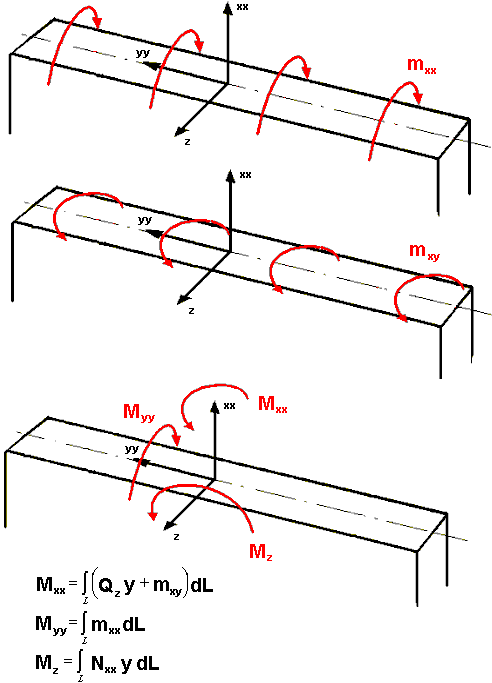

- Momenty zginające i skręcające
Redukcja sił do środka ciężkości przekroju
Układ płaszczyzny przecięcia
Siły:

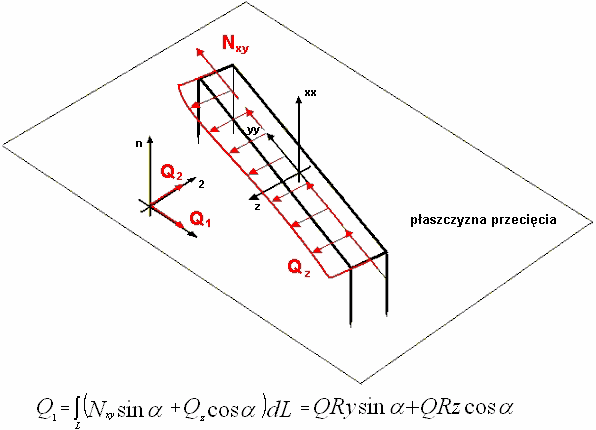

- W płaszczyźnie przecięcia (poprzeczne) - siły zredukowane w przecięciu każdego elementu są zrzutowane na kierunki 1 i 2 układu przecięcia
- Normalna do płaszczyzny przecięcia (podłużna)

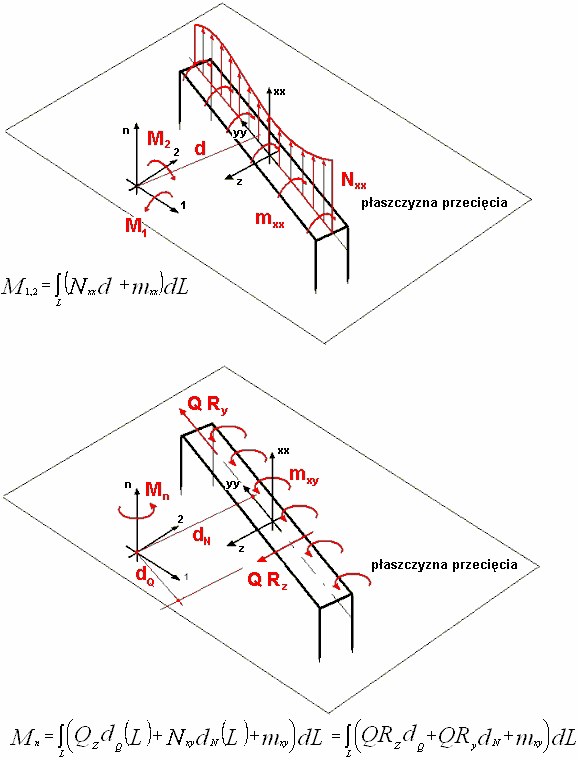

- Momenty
