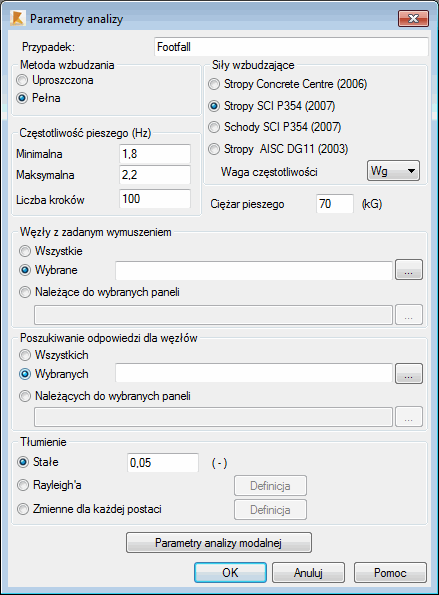

Okno dialogowe Parametry analizy Footfall służy do definiowania parametrów analizy dynamicznego wymuszenia spowodowanego poruszaniem się ludzi dla przypadku obciążenia zdefiniowanego dla konstrukcji.
Okno to może być wywołane na ekran:
- poprzez naciśnięcie przycisku Nowy w oknie dialogowym Typ analizy
- poprzez wybranie opcji Footfall, a następnie kliknięcie przycisku OK w oknie dialogowym Definicja nowego przypadku.
W powyższym oknie określone mogą zostać następujące parametry:
- metoda wzbudzania
Uproszczony (Self excitation) odpowiedź badana jest w tym samym węźle, do którego przyłożona zostaje siła
Pełny (Full excitation) badana jest odpowiedź w dowolnym węźle na wpływ siły przyłożonej do innego węzła
- siły wzbudzające
Stropy Concrete Centre (2006) wg referencji - A Design Guide for Footfall Induced Vibration of Structures, M.R. Willford, P.Young, The Concrete Center 2006; zakres częstotliwości dla sił wzbudzających: 1.0 - 2.8
Stropy SCI P354 (2007) wg referencji - SCI P354: Design of Floors for Vibration: A New Approach, The Steel Construction Institute (2007 Edition); zakres częstotliwości dla sił wzbudzających: 1.8 - 2.2
Schody SCI P354 (2007) wg referencji - SCI P354: Design of Floors for Vibration: A New Approach, The Steel Construction Institute (2007 Edition); zakres częstotliwości dla sił wzbudzających: 1,2 - 4.5 Hz
Stropy AISC DG11 (2003) wg referencji - toSteel Design Guide Series 11, Floor Vibrations Due to Human Activity, AISC 2003; zakres częstotliwości dla sił wzbudzających 1,6 - 2,2 Hz
Waga częstotliwości (Wg lub Wb) używana do obliczania ważonego przyspieszenia dla sił wzbudzających zgodnie z SCI P354
- ciężar pieszego
- Hz Schody SCI P354 (2007) wg referencji - SCI P354: Design of Floors for Vibration: A New Approach, The Steel Construction Institute (2007 Edition); zakres częstotliwości dla sił; wzbudzających: 1.1 - 4.5
- liczba kroków - parametr mający znaczenie tylko dla analizy ustalonej (harmonicznej), mniejsza liczba kroków redukuje możliwość rezonansu
- ciężar pieszego - parametr mający znaczenie tylko dla analizy ustalonej (harmonicznej); dla analizy nieustalonej (czasowej) siła wzbudzająca jest standardowo przyjmowana jako impuls od siły 746 N
- węzły z zadanym wymuszeniem - pozwala na przeprowadzenie analizy z wymuszeniem przyłożonym tylko do wybranych węzłów (selekcja węzłów lub obiektów)
- poszukiwane odpowiedzi dla węzłów - pozwala na ograniczenie analizy i wyznaczenie rezultatów tylko w wybranych węzłach
- tłumienie (tłumienie stałe, tłumienie Rayleigh’a, zmienne dla każdej postacji) - obliczane w programie podczas obliczeń na podstawie wartości własnych i tłumienia materiałowego; dla tłumienia Rayleigh’a oraz zmiennego dla każdej postaci dostępny staje się przycisk Definicja, którego naciśnięcie otwiera dodatkowe okno dialogowe.
W dolnej części okna dialogowego znajduje się przycisk parametry analizy modalnej, którego naciśnięcie otwiera dodatkowe okno dialogowe służące do definicji wartości limitu częstości oraz aktywnych kierunków masy.
