Imperfekcje geometryczne

Opcja umożliwia definicję wstępnych imperfekcji geometrycznych.

• Należy kliknąć menu Geometria > Cechy dodatkowe >Imperfekcje geometryczne.
• Poprzez kliknięcie przycisku .

To okno dialogowe pozwala zdefiniować początkowe imperfekcje geometryczne. Imperfekcje geometryczne mogą być nadane pojedynczym prętom lub grupom prętów współliniowych (tak zwanym superprętom). Opcja dostępna jest: z menu poprzez wybranie komendy: Geometria/Cechy dodatkowe/Imperfekcje geometryczne z paska narzędziowego Definicja konstrukcji poprzez naciśnięcie ikony .

Przy tworzeniu opcji przyjęte zostały następujące założenia:

• Imperfekcje nadawane są tylko na elementy prętowe
• Imperfekcje nadawane są w połowie długości pojedynczego pręta lub grupy prętów współliniowych
• Imperfekcje powodują zmianę geometrii pręta lub grupy prętów, natomiast zmiana geometrii realizowana jest poprzez utworzenie elementów obliczeniowych odwzorowujących zdeformowany kształt
• Wszystkie rezultaty obliczeń konstrukcji wyświetlane są na konstrukcji zdeformowanej (tzn. uwzględniającej imperfekcje geometryczne); przemieszczenia węzłów są podawane w stosunku do początkowej geometrii zdefiniowanej przez użytkownika. Przemieszczenia węzłów są określane w relacji do tego, jak została zdefiniowana geometria początkowa.

Uwaga: W przypadku definicji imperfekcji geometrycznych dokonany może zostać dodatkowo podział pręta na elementy obliczeniowe. Podział ten można zdefiniować na karcie Okno dialogowe Typy analizy — karta Model konstrukcji w oknie dialogowym Typ analizy.

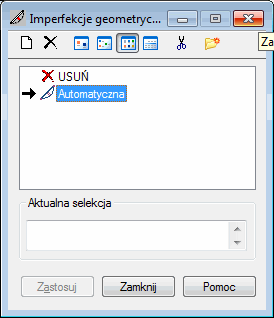

Okno dialogowe dzieli się na 3 części:

• Na górze znajduje się kilka przycisków:
  • - dodaje nowy typ geometrycznej imperfekcji (Definicja nowego typu imperfekcji).
  • - usuwa typ imperfekcji z listy.
  • , , i - umożliwiają wyświetlanie listy aktywnych imperfekcji jako: dużye ikony, małe ikony, krótka lista oraz pełna lista.
  • - umożliwia usunięcie z listy wszystkich typów imperfekcji, które nie występują w projektowanej konstrukcji
  • - otwiera okno dialogowe Baza charakterystyk.
• Pole, które wyświetla aktywne typy imperfekcji
• W dolnej części znajduje się pole aktualnej selekcji oraz standardowe przyciski.

Podobnie jak w oknie dialogowym służącym do definiowania innych atrybutów konstrukcji, proces definiowania imperfekcji geometrycznej w konstrukcji został podzielony na dwa etapy:

1. Definiowanie typu imperfekcji geometrycznej

   Jeżeli w aktywnej liście imperfekcji nie ma zdefiniowanego żadnego typu imperfekcji lub gdy do istniejącej listy imperfekcji dodany ma zostać nowy typ imperfekcji, to należy kliknąć ikonę Definicja nowego typu imperfekcji.

   • Jeżeli nie jest podświetlony żaden typ imperfekcji, to kliknięcie w ikonę powoduje otwarcie okna dialogowego służącego do definiowania nowego typu imperfekcji. Pola zostaną wypełnione tak jak podczas ostatniej definicji imperfekcji (oprócz pola ETYKIETA) lub przyjęte zostaną parametry domyślne.
   • Jeśli typ imperfekcji jest wyróżniony, kliknięcie otwiera okno dialogowe, aby zdefiniować nowy typ imperfekcji. Wszystkie pola (oprócz pola ETYKIETA) zostaną wypełnione przy użyciu podświetlonego typu.

   Otworzenie okna do definicji nowej imperfekcji jest także możliwe poprzez dwukrotne kliknięcie (tzw. double-click) w element znajdujący się na liście aktywnych imperfekcji. Efektem tego jest otwarcie okna dialogowego Definicja imperfekcji wraz z wypełnionymi wszystkimi polami, zgodnie z typem imperfekcji, który wybrał użytkownik.

2. Przypisywanie imperfekcji do prętów przekrojów.

Usuwanie imperfekcji z prętów konstrukcji:

1. Należy kliknąć na aktywną listę imperfekcji,
2. Wybrać obiekt w konstrukcji, z którego chce się usunąć imperfekcję.

Tego typu imperfekcji nie można modyfikować; sposób jej nadania jest identyczny z procedurą nadawania imperfekcji w konstrukcji.

Po nadaniu imperfekcji jej symbol jest rysowany na ekranie graficznym.

Patrz również:

Obliczanie ugięcia wstępnego dla imperfekcji według Eurocode 3
