W tym oknie dialogowym można skonfigurować symulację obciążenia wiatrem i generowania obciążeń wiatrem.
Dostęp
- Kliknij kolejno opcje Obciążenia
Symulacja obciążenia wiatrem
Generuj obciążenia wiatrem.
Karta Ogólne
- Kierunek wiatru
- Wyświetla listę kierunków wiatru według globalnego układu współrzędnych.
Uwaga: Domyślnie jest wybrany kierunek X+. - Parametry wiatru
- Określ natężenie wiatru i poziom podłoża.
- Ekspozycja na działanie wiatru
- Określ, które elementy są narażone na działanie wiatru i określ, które otwory w panelach powinny zostać zamknięte, a które nie.
- Generowanie obciążeń
- Określ, czy chcesz wygenerować obciążenia wiatrem automatycznie czy ręcznie.
Karta Profil wiatru
Użyj karty Profil wiatru, aby utworzyć własny profil wiatru.
Uwaga: Obciążenia wiatrem utworzone przy wykorzystaniu niestandardowego profilu wiatru są oznaczone jako „zmienne” na liście obciążeń, np. „Symulacja obciążenia wiatrem X+ 20 m/s (zmienne)”.

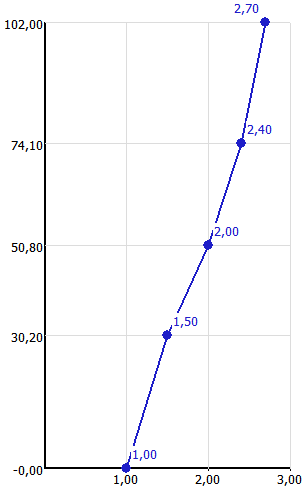

- Krzywa graficzna
- Kliknij w dowolnym miejscu na krzywej, aby utworzyć punkt, a następnie przeciągnij punkt do wymaganego współczynnika.
Uwaga: Kliknij przycisk Resetuj, aby przywrócić domyślny profil wiatru.
Proces generowania obciążeń
Po uruchomieniu analizy są wyświetlane następujące elementy.
- Info
- Kliknij przycisk Ciśnienie na elementach, aby wyświetlić skalę ciśnienia na powierzchnie modelu.
- Kliknij przycisk Skala ciśnienia, aby zmienić kolor palety skali.
- Siły wypadkowe
- Wyświetla siły wypadkowe działające na konstrukcję w trzech głównych kierunkach i ich zmiany w czasie symulacji.
- Zgodnie z wiatrem: w kierunku wiatru.
- Prostopadle: prostopadle do kierunku wiatru.
- Pionowo w kierunku pionowym, zgodnie z globalną współrzędną Z.
- Proces zbieżności
- Maksymalna wartość siły wypadkowej względem wartości odniesienia współczynnika odchylenia.
- Siły większe niż wartość odniesienia są wyświetlane w kolorze czerwonym, a mniejsze w kolorze zielonym. Uwaga: Jeśli jest włączone generowanie automatyczne, obciążenia są generowane, gdy wszystkie siły wypadkowe są mniejsze niż wartość odniesienia współczynnika odchyłki.
- Generuj obciążenia teraz
- Zatrzymuje symulację i tworzy obliczone obciążenia wiatrem na elementach. Uwaga: Można zatrzymać symulację w trybie ręcznym, jak również w trybie automatycznym. Jeśli zostanie wybranych kilka kierunków wiatru, to po kliknięciu tej opcji zostanie wygenerowany przypadek obciążenia dla bieżącego kierunku wiatru, a nowa symulacja rozpocznie się dla następnego kierunku wiatru.
