Definicja nowego offsetu

Po kliknięciu ikony w oknie dialogowym Offsety na ekranie pojawia się okno umożliwiające definiowanie nowego typu offsetu.

Okno dialogowe Nowy offset składa się z dwóch kart:

• Bezwzględne
• Względne

W karcie Bezwzględne wartość offsetu jest definiowana poprzez podanie wartości odsunięcia w kierunku wybranych osi. Wartość offsetu zdefiniowanego w taki sposób nie zmienia się bez względu na to, jaką operację wykonuje się na elementach, na których offset został nadany.

W karcie Względne wartość offsetu jest określona w stosunku do innych istniejących obiektów. Podstawową cechą tego typu offsetu jest automatyczne dopasowanie obiektu do obiektów istniejących. (Dopasowanie długości wybranego obiektu do innych zdefiniowanych obiektów, czyli zwiększanie lub zmniejszanie długości, jak również zmiana położenia jednego obiektu względem innego).

Uwaga: Podczas wykonywania dowolnej operacji na elementach, do których offset względny się odnosi (np. zmiana wymiaru słupa, do którego dochodzi belka z przypisanym offsetem względnym), wartość offsetu będzie się zmieniała w taki sposób, aby elementy zostały do siebie dopasowane.

Różnicę pomiędzy działaniem offsetu ‘ręcznego’ (zdefiniowanego na karcie Bezwzględne) i offsetu ‘automatycznego’ (zdefiniowanego na karcie Względne) pokazano na dwóch przykładach:

Przykład 1

Zmiana przekroju słupa, do którego dochodzi belka

• Offset bezwzględny (ręczny)

  Po zdefiniowaniu geometrii połączenia belki ze słupem utworzony został offset równy połowie wysokości profilu słupa.



  Po zmianie przekroju słupa offset nie zostanie ‘uaktualniony’; nadal wartością offsetu będzie połowa wysokości poprzedniego profilu.


• Offset względny (automatyczny)

  Po zdefiniowaniu geometrii połączenia belki ze słupem utworzony został offset równy połowie wysokości przekroju słupa.



  Po zmianie przekroju słupa offset zostanie ‘uaktualniony’ do nowego przekroju słupa (elementy dopasują się).



Przykład 2

Zmiana położenia obiektu względem wybranego obiektu

• Offset bezwzględny (ręczny)

  Połączenie belka-belka.



  Po zmianie przekroju belki offset nie zostanie ‘uaktualniony’; wartość offsetu nie zmieni się.


• Offset względny (automatyczny)

  Połączenie belka-belka.



  Po zmianie przekroju belki offset zostanie ‘uaktualniony’ do nowego przekroju drugiej belki (elementy dopasują się).

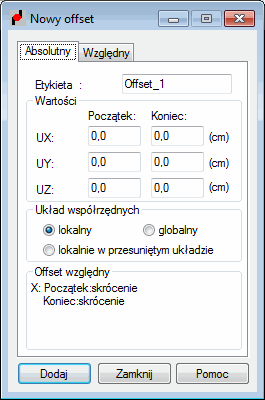

Opis karty Bezwzględne

• Wpisz nazwę w polu Etykieta i wartości offsetu na początku i końcu pręta:

  UX — początek, UX — koniec, UY — początek, UY — koniec, UZ — początek i UZ — koniec.

• W polu Układ współrzędnych można wybrać następujące układy współrzędnych:
  • Lokalny - po wybraniu tej opcji wartości offsetów podawane będą w lokalnym układzie współrzędnych pręta.
  • Globalny - po wybraniu tej opcji wartości offsetów podawane będą w globalnym układzie współrzędnych.
  • Lokalny - przesunięty układ współrzędnych (po wybraniu tej opcji wartości offsetów podawane będą w układzie związanym z lokalnym układem pręta przesuniętego).
    Uwaga: Offset względny nie może być definiowany w układzie globalnym.
• W dolnej części okna dialogowego podawana jest informacja dotycząca wartości offsetów względnych (offsetów zdefiniowanych na karcie Względne).

Patrz również:

Definicja offsetu w układzie lokalnym/globalnym

Karta Względne składa się z dwóch części: Przekrój poprzeczny i Długość pręta.

• W części dotyczącej przekroju poprzecznego znajdują się przyciski:
  • Położenie przekroju

    Jest to możliwość automatycznej definicji offsetu dla prętów konstrukcji; offset określany jest za pomocą przesunięcia osi pręta do skrajnych wymiarów przekroju (tylko). Definicja automatycznego offsetu dokonywana jest w oknie dialogowym Pozycja względem przekroju, który może zostać otwarty po naciśnięciu przycisku Położenie przekroju.

    Poniżej tego przycisku są wyświetlane informacje dotyczące przesunięcia profilu względem osi (vz,vpz,vy,vpy,0).

  • Odsunięcie osi

    Jest to możliwość automatycznej definicji offsetu dla prętów konstrukcji; offset określany jest poprzez wskazanie obiektu, do którego offset się będzie dodatkowo odnosił; obiektem tym może być zarówno pręt, jak i panel zdefiniowany w konstrukcji. Definicja tego typu offsetu dokonywana jest w oknie dialogowym Położenie osi względem przekroju, który może zostać otwarty po naciśnięciu przycisku Położenie osi.

    Dla tego typu offsetu należy podać numer obiektu odniesienia; numer obiektu (pręta lub panela) można wpisać w polu edycyjnym lub graficznie wskazać wybrany obiekt.

    Poniżej tego przycisku są wyświetlane informacje dotyczące obiektu odniesienia (przekrój) i wartość odsunięcia: vy, vpy, vz, vpz, 0.

• Długość elementu

  Długość pręta obejmuje dwie listy wyboru. Pierwsza lista odnosi się do początku pręta, natomiast druga — do jego końca. Lista zawiera pozycje: w osi, skrócenie oraz wydłużenie pręta.

Uwagi dotyczące działania offsetu względnego:

• Skrócenie/wydłużenie

  Offset względny (wydłużenie/skrócenie) jest obliczany automatycznie; jego wartość jest równa największemu wymiarowi poprzecznemu ze wszystkich elementów dochodzących do danego węzła. W przypadku elementu ustawionego pod kątem rozpatrywany jest rzut wymiarów na oś X elementu dochodzącego i do niego jest ten element skracany/wydłużany.


• Przekrój poprzeczny

  Podobnie jak w przypadku przesunięcia przekroju względem osi, określany jest punkt na obiekcie odniesienia, z którym będzie związana oś elementu offsetowanego. Offset ten jest przeznaczony dla typowych przypadków (np. oparcie płatwi na ryglu).

  Uwaga: Działanie poprzecznego offsetu względnego na prętach obróconych o kąt gamma może nie działać prawidłowo. Poprawne działanie tej opcji jest możliwe jedynie przy zachowaniu zgodności osi obydwu elementów, względem których offset się będzie odbywał (np. oś Z lokalnego układu współrzędnych pierwszego z osią Z lokalnego układu współrzędnych drugiego elementu).
  Uwaga: Nadanie jednego typu offsetu na kilka obiektów powoduje, że ewentualne zmiany wartości offsetu będą związane ze zmianami wymiaru obiektu wskazanego jako obiekt odniesienia.
