Okno dialogowe służy do automatycznej definicji offsetu dla prętów konstrukcji. Offset określany jest za pomocą przesunięcia osi pręta do skrajnych wymiarów przekroju. Okno dialogowe jest otwierane po naciśnięciu przycisku Położenie profili (lub Odsunięcie osi) znajdującego się w oknie dialogowym Nowy offset.
W powyższym oknie dialogowym określone może zostać odsunięcie osi podłużnej pręta w stosunku do wymiarów poprzecznych przekroju. Wybór położenia osi następuje poprzez kliknięcie w odpowiedni przycisk wyboru znajdujący się na szkicu profilu. Pod szkicem profilu pręta pojawia się opis położenia profilu pręta, tzn. przesunięcie osi oraz charakterystyka położenia profilu opisująca wartość przesunięcia osi w lokalnym układzie współrzędnych:
- - Vpy, Vz - Przesunięcie osi: górny lewy róg
- 0 , Vz - Przesunięcie osi: góra, środek
- Vy, Vz - Przesunięcie osi: górny prawy róg
- - Vpy, 0 - Przesunięcie osi: środek, lewo
- 0,0 - Brak przesunięcia osi
- Vy, 0 - Przesunięcie osi: środek, prawo
- -Vpy, -Vpz - Przesunięcie osi: dół, lewy róg
- 0 , -Vpz - Przesunięcie osi: dół, środek
- Vy, -Vpz - Przesunięcie osi: dolny prawy róg.
Po naciśnięciu przycisku OK odpowiedni tekst opisujący przesunięcie osi pojawia się także w oknie dialogowym Nowy offset.
Przykład definicji offsetu automatycznego i efekt jego nadania na pręt konstrukcji został pokazany na poniższym rysunku.

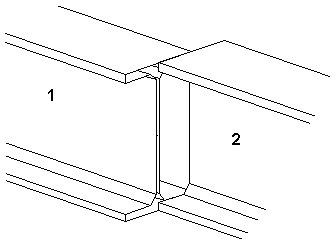

Zdefiniowany offset automatyczny (rysunek poniżej) został nadany na pręt oznaczony numerem 2.
Offset względny jest dostępny tylko po wyborze definicji offsetu w lokalnym układzie współrzędnych (opcja lokalny). Można łączyć obie definicje odsunięcia w układzie lokalnym i w rezultacie uzyskać złożenie przesunięcia osi o wartość liczbową i względną. Natomiast nie jest możliwe złożenie odsunięcia względnego z odsunięciem zdefiniowanym w globalnym układzie współrzędnych. Po wybraniu opcji globalny przycisk Położenie profil nie jest dostępny. Opcja globalny jest dostępna tylko wtedy, gdy dla definicji opcji lokalny wybrana została pozycja neutralna osi względem profilu (brak przesunięcia osi).
Dla konstrukcji płaskich (2D) nie wszystkie pozycje offsetu są dostępne.

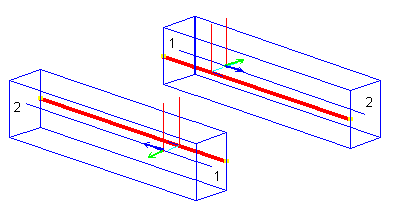

Dla konstrukcji przestrzennych (3D) należy zwrócić uwagę na to, że zwroty osi lokalnego układu współrzędnych zależą od położenia i zwrotu elementu prętowego; stąd też taki sam offset zdefiniowany w układzie lokalnym może dać różny efekt w globalnym układzie współrzędnych. Zilustrowano to na rysunku przedstawionym poniżej. Dwa równoległe pręty mają różną orientację (początek pręta oznaczono numerem 1, a jego koniec numerem 2). Taka definicja prętów powoduje, że zwroty lokalnych osi x oraz y są przeciwne. W efekcie taki sam offset o wartość Vpy (czyli o połowę szerokości przekroju) w układzie lokalnym wywołuje przeciwne przesunięcie profilu w układzie globalnym.
