Offsety

Opcja służy do definiowania offsetów w konstrukcji. Dostęp do okna Offsety można uzyskać:

• klikając opcję Geometria / Atrybuty dodatkowe / Offsety
• Poprzez kliknięcie przycisku .

Mogą być one wykorzystywane przy definiowaniu mimośrodowego połączenia prętów w konstrukcji (osie prętów nie leżą na tym samym poziomie). Podstawowe informacje dotyczące definicji offsetów w konstrukcji:

• offsety mogą być używane TYLKO dla zginanych elementów prętowych
• pozwalają na definicję prętów poprzez odniesienie do istniejących węzłów BEZ potrzeby definiowania dodatkowych węzłów (Uwaga: offset zdefiniowany dla pręta jest widoczny dopiero po wybraniu odpowiedniej opcji w oknie dialogowym Wyświetl)
• offsety mogą być definiowane poprzez wartości względne, tzn. zachowują właściwości przy zmianie geometrii konstrukcji (zmianie przekrojów)
• działanie offsetów jest IDENTYCZNE z działaniem ‘pełnego’ połączenia sztywnego
• offsety mogą być używane TYLKO w konstrukcjach z obrotowymi stopniami swobody.

Uwaga: Pręty, w których zdefiniowane zostały offsety, są połączone z innymi elementami konstrukcji lub podłożem (podpory) w węzłach definiujących te pręty, a nie w węzłach przesuniętych o wartość offsetu; dla słupów poziomo przesuniętych względem podpór lub dla belek pionowo przesuniętych względem słupów siły występujące (działające) w węzłach (np. podpory) oddziałują mimośrodowo na pręty, w których został zdefiniowany offset.

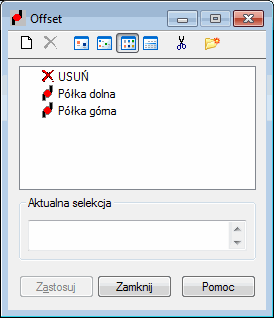

Okno dialogowe Offset służy bezpośrednio do definiowania offsetów w konstrukcji; składa się ono z pola listy aktywnej, pola aktualnej selekcji oraz przycisków standardowych (Zastosuj, Zamknij, Pomoc); w polu aktywnej listy offsetów znajdują się informacje o etykiecie i typie offsetu.

W górnej części okna dialogowego znajdują się następujące ikony:

• - umożliwia zdefiniowanie nowego typu offsetu (Definicja nowego typu offsetu)
• - umożliwia usunięcie wybranego typu offsetu z listy aktywnej
• , , i - umożliwiają wyświetlanie listy aktywnych offsetów jako: dużych ikon, małych ikon, krótkiej listy oraz pełnej listy
• - umożliwia usunięcie z listy aktywnej wszystkich typów offsetów, które nie występują w projektowanej konstrukcji
• - umożliwia otwarcie okna dialogowego Baza charakterystyk.

Podobnie jak w oknie dialogowym służącym do definiowania innych atrybutów konstrukcji, proces definiowania offsetu w konstrukcji został podzielony na dwa etapy:

1. Definiowanie typu offsetu
   Jeżeli w aktywnej liście offsetów nie ma zdefiniowanego żadnego typu offsetu lub gdy do istniejącej listy offsetów dodany ma zostać nowy typ offsetu, to należy kliknąć ikonę Definicja nowego offsetu.

   • jeżeli nie jest podświetlony żaden typ offsetu, to kliknięcie ikony powoduje otwarcie okna dialogowego służącego do definiowania nowego offsetu; pola zostaną wypełnione tak, jak podczas ostatniej definicji offsetu (oprócz pola ETYKIETA) lub przyjęte zostaną parametry domyślne,
   • jeżeli jakiś offset jest podświetlony, to kliknięcie ikony powoduje otwarcie okna dialogowego służącego do definiowania nowego typu offsetu; wszystkie pola edycyjne, oprócz pola ETYKIETA, zostają wypełnione na podstawie podświetlonego typu.

     Otworzenie okna do definicji nowego offsetu jest także możliwe poprzez dwukrotne kliknięcie (tzw. double-click) elementu znajdującego się na liście aktywnych offsetów. Efektem tego jest otwarcie okna dialogowego Nowy offset z wypełnionymi wszystkimi polami edycyjnymi zgodnie z typem offsetu, który wybrał użytkownik. Po dokonaniu odpowiednich modyfikacji parametrów zwolnienia jest on dodawany (uaktualniany) do aktywnej listy poprzez kliknięcie przycisku Dodaj lub naciśnięcie klawisza ENTER. Jeżeli etykieta nie zostanie zmieniona, to również jak przy tworzeniu nowego zwolnienia, pojawi się ostrzeżenie.

2. Definicja offsetu w konstrukcji

Aby usunąć offset zdefiniowany w konstrukcji, należy:

1. kliknąć na aktywnej liście offsetów
2. wybrać obiekt w konstrukcji, z którego chcemy usunąć offset.

Tego typu offsetu nie można modyfikować; sposób jego nadania jest identyczny z procedurą nadawania offsetu w konstrukcji.

Po nadaniu offsetu jego symbol jest rysowany na ekranie graficznym.

Uwaga: Jeżeli w prętach konstrukcji zostały zdefiniowane zwolnienia DSC, to offsety mogą działać niepoprawnie.

Uwaga: Jeżeli pręt jest złożony z łańcucha elementów (na przykład w przypadku przekroju o zmiennej bezwładności lub pręta do wymiarowania), to offset względny nadany na taki przekrój jest uwzględniany w widoczności dopiero po generacji modelu konstrukcji.

Uwaga: Począwszy od wersji 17.5 programu Robot, zmieniono działanie offsetów dla słupów pionowych. Zdefiniowanie offsetu zachowa równoległość osi "z" układu lokalnego słupa przed i po wprowadzeniu offsetu (z uwzględnieniem kąta GAMMA). W poprzednich wersjach offset powodujący wychylenie od pionu takiego słupa mógł powodować znaczące obrócenie lokalnego układu współrzędnych wokół osi pręta (układ lokalny uzależniony jest od położenia pręta - patrz Kąt GAMMA).

Rzeczywiste położenie lokalnego układu współrzędnych i przekroju dla prętów z offsetami jest obecnie poprawnie wyświetlane dopiero po generacji modelu, która jest domyślnie przeprowadzana bezpośrednio przed obliczeniami lub może być przeprowadzona przez użytkownika niezależnie od obliczeń (patrz karta Model konstrukcji).
