Okno dialogowe Pushover służy do definiowania parametrów analizy pushover dla przypadku obciążenia zdefiniowanego dla konstrukcji.
- Po naciśnięciu klawisza Nowy znajdującego się w oknie dialogowym Typy analizy, wybraniu opcji Pushover i naciśnięciu klawisza OK w oknie dialogowym Definicja nowego przypadku.
- Po wybraniu opcji Pushover i naciśnięciu klawisza OK w oknie dialogowym Zmiana typu analizy lub naciśnięciu klawisza Parametry w oknie Typy analizy.
Na ekranie pojawia się okno definiujące parametry analizy pushover dla przypadku obciążeniowego zdefiniowanego w konstrukcji.

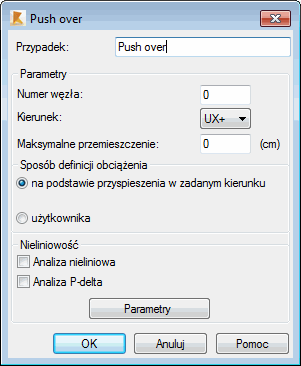

W powyższym oknie dialogowym określone mogą zostać następujące parametry:
Przypadek - pole, w którym podana może zostać nazwa przypadku obciążeniowego

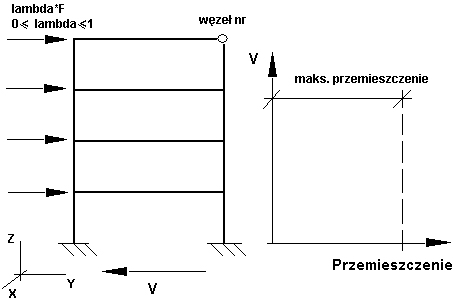

Numer węzła - numer węzła konstrukcji należącego do dachu konstrukcji (patrz rysunek poniżej)
Kierunek - kierunek wymuszenia w globalnym układzie współrzędnych
Maksymalne przemieszczenie - maksymalne przemieszczenie w wybranym węźle konstrukcji (patrz rysunek poniżej).
Wybierz opcję Na podstawie przyspieszenia w zadanym kierunku, aby określić wektor przemieszczenia podczas analizy pushover. Wykorzystywany jest opisany poniżej algorytm.
- Obliczenie wektora
, gdzie K, M - odpowiednio macierz sztywności i mas, Idir - jednostkowy wektor kierunku; Φdir - wektor postaci drgań. - Normalizacja:
, gdzie
. - Definicja bryłę udział: Γ dir = (M idir , F dir).
- Definicja boczne siły, jak: Fdir = γdir m Φ dir , gdzie γdir jest współczynnik skalarną.
Użytkownik może również definiować prawą stronę układu równań przedstawionego w punkcie 1. Musi zdefiniować statyczny przypadek obciążeniowy, który będzie zestawem sił przyłożonym do konstrukcji. Algorytm obliczenia sił poprzecznych (punkty 2, 3, 4) jest taki sam jak opisany powyżej.
Dodatkowo dostępne są opcje analizy nieliniowej:
Analiza nieliniowa - wpływ siły osiowej
Analiza P-Delta - wpływ kwadratowych składników równania.
Naciśnięcie klawisza Parametry pozwala na otwarcie okna dialogowego Opcje algorytmów analizy nieliniowej, w którym określone mogą zostać parametry metod używanych do rozwiązywania układu równań.
