Em matrizes retangulares, os itens são distribuídos em qualquer combinação de linhas, colunas e níveis.
Uma visualização prévia dinâmica permite que você rapidamente derive o número e o espaçamento de linhas e colunas. Adicione níveis para criar uma matriz 3D.
A ilustração a seguir mostra uma matriz retangular com três linhas, três colunas e três níveis.
Ao arrastar a matriz de alças, é possível aumentar ou diminuir o número e o espaçamento de linhas e colunas da matriz.
É possível rotacionar a matriz em torno do ponto base no plano XY. Na criação, os eixos da linha e da coluna são ortogonais entre si; para matrizes associativas, posteriormente, é possível editar os ângulos dos eixos.
Edição de matriz retangular
O menu contextual matriz retangular oferece uma gama completa de configurações para ajustar o espaçamento, a quantidade de itens e os níveis da matriz.

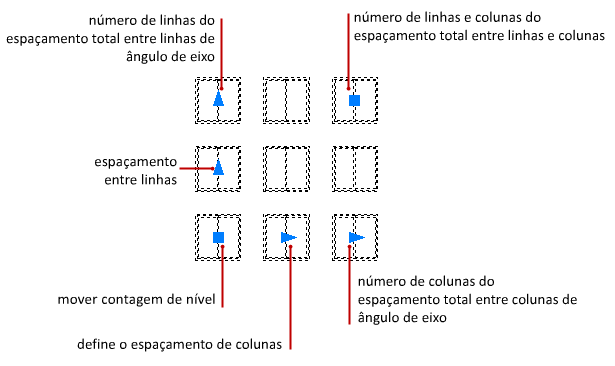

Também é possível usar alças em um determinado caminho de matriz para alterar a configuração da matriz.
Algumas alças têm várias ações. Quando a alça é selecionada (e se torna vermelha), pressione a tecla Ctrl para navegar entre as opções. O prompt de comando exibe a ação atual.
