Existem dois tipos de filtros de camada, um de acordo com as configurações de propriedade e o outro um agrupamento de nomes de camada especificado.
Esse exemplo exibe uma definição de filtro de camada que é configurada na caixa de diálogo Propriedades de filtro de camada.

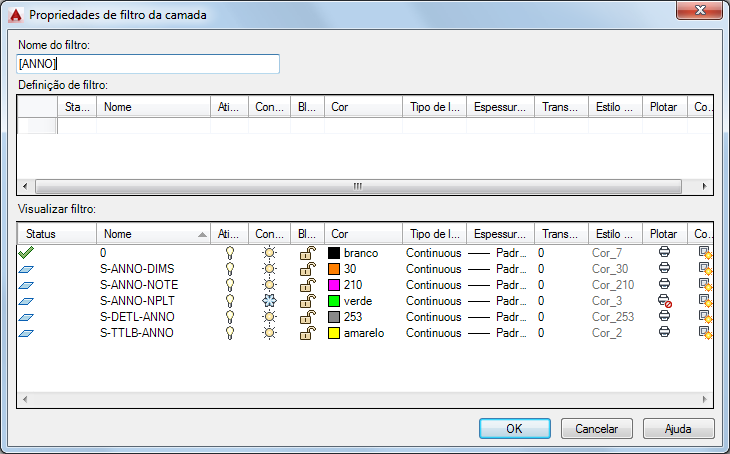

Exemplo 1 – Filtro de propriedade de camada
O filtro denominado “Anno” exibe as camadas que atendem a um dos seguintes critérios:
- Têm um nome que contém as letras anno E são ativadas E descongeladas.
- Têm um nome que contém as letras anno E têm uma cor padrão para vermelho.
Resultado:
Exemplo 2 – Filtro de grupo de camada
O filtro denominado “Planta de piso” exibe as camadas que atendem aos seguintes critérios:
- Estão incluídos no grupo de camadas “Planta de piso”. Estas camadas são arrastadas da lista de camadas no painel direito do Gerenciador de propriedades de camada para o nome de grupo de camada que foi criado no painel esquerdo. Para acessar todas as camadas da operação de arraste, clique em Todos os filtros de camada no painel esquerdo.
Nota: Ao clicar com o botão direito do mouse em um filtro de propriedade de camada, é possível convertê-lo em um filtro de grupo de camada mais complexo.
Resultado:
