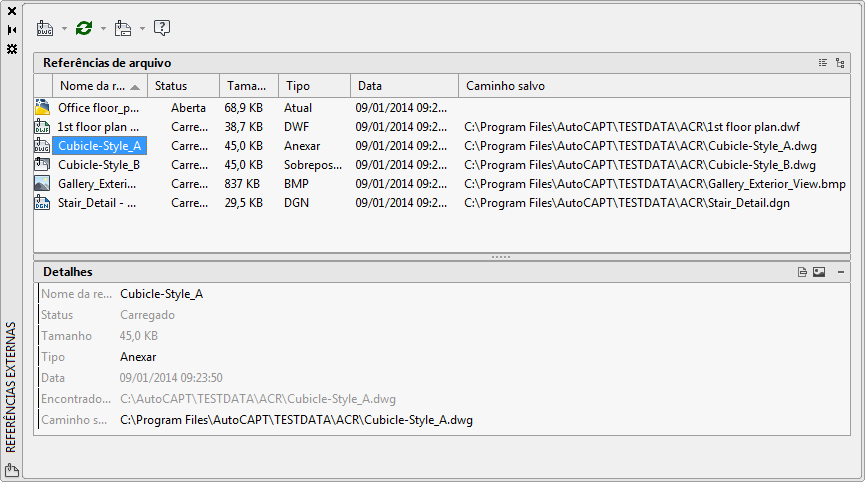

Paleta Referências externas

Gerencia referências externas no desenho atual.

A paleta Referências externas organiza, exibe e gerencia arquivos referenciados, como arquivos DWG (refex), DWF, DWFx, PDF ou subjacências DGN, imagens raster e nuvem de pontos (não está disponível no AutoCAD LT).

Somente os arquivos DWG, DWF, DWFx, PDF e imagens raster podem ser abertos diretamente da paleta Referências externas.

Os menus de atalho oferecem opções adicionais para trabalhar com os arquivos.

Lista de opções

As seguintes opções são exibidas.

Barra de ferramentas da paleta Referências externas

Anexar

Anexa arquivos ao desenho atual. Selecione um formato na lista para exibir a caixa de diálogo Selecionar arquivo de referência.

Atualizar

Atualiza a exibição da lista ou recarrega todas as referências para exibir todas as alterações que possam ter ocorrido nos arquivos de referência.

Alterar caminho

Modifica o caminho dos arquivos selecionados. É possível definir o caminho como absoluto ou relativo. Se o arquivo de referência for armazenado no mesmo local que o desenho atual, você também poderá remover o caminho.

Ajuda

Abre o sistema de Ajuda.

Referências de arquivo

Botões de vista em lista e em árvore

Clique nos botões para alternar entre a vista em lista e em árvore.

Lista de arquivos de referência

Exibe uma lista de referências no desenho atual, incluindo informações como o status, o tamanho e a data de criação.

Clique duas vezes no nome do arquivo para editá-lo. Clique duas vezes na célula em Tipo para alterar o tipo de caminho.

Detalhes

Exibe informações ou uma imagem de visualização prévia de uma referência selecionada.

Botões Exibição de detalhes e Visualização prévia miniaturizada

Clique nos botões para alternar da exibição de detalhes para uma visualização prévia miniaturizada.

Visualização prévia da imagem

Exibe uma imagem em miniatura do arquivo selecionado em Referências de arquivo.

Exibição de detalhes

Fornece informações sobre o arquivo selecionado em Referências de arquivo. É possível modificar algumas informações ao clicar na coluna da direita.
