Sobre como anexar e separar desenhos referenciados (refex)

É possível inserir qualquer arquivo de desenho como uma referência externa ou refex no desenho atual.

Você pode anexar um arquivo de desenho inteiro ao desenho atual com um desenho referenciado (refex). Com refex, as alterações no desenho referido são refletidas no desenho atual. As refex anexadas são vinculadas mas não realmente inseridas em outro desenho. Quaisquer alterações em um desenho referenciado são exibidas no desenho atual quando este for aberto ou recarregado. Portanto, com as refex você pode construir desenhos sem aumentar significativamente o tamanho do arquivo de desenho.

Ao usar desenhos referenciados, você pode

Nota: Como uma referência de bloco, uma refex aparece no desenho atual como um objeto único. Entretanto, você não pode explodir uma refex sem associá-la antes.

Um arquivo de desenho pode ser anexado como uma refex a múltiplos desenhos ao mesmo tempo. Inversamente, múltiplos desenhos podem ser anexados como desenhos referenciados a um único desenho.

Ferramentas para anexação de refex

Você pode utilizar diversos métodos para anexar uma refex:

Você também pode usar o DesignCenter para anexar refex a um desenho. Use o DesignCenter para criar anexos simples, visualizar previamente referências externas e suas descrições e posicionar rapidamente ao arrastar.

Você pode anexar uma refex arrastando-a do DesignCenter ou ao clicar em Anexar como refex no menu de atalho.

O caminho salvo utilizado para localizar a refex pode ser um caminho relativo (parcialmente especificado), o caminho absoluto ou nenhum caminho.

Se uma refex contém quaisquer atributos de bloco variável, o programa as ignora.

Nota: Ao usar a paleta Referências externas, recomenda-se ativar opção Ocultar automático ou ancorar a paleta. A paleta será automaticamente oculta quando você especifica o ponto de inserção da referência externa.

Receber notificação de refex anexadas

Um ícone refex é exibido no canto inferior direito da janela do aplicativo (a bandeja da barra de status) quando as refex são anexadas ao desenho.

Quando uma ou mais refex não são encontradas, um ponto de exclamação é adicionado ao ícone de refex. Se você clicar no ícone Refex, a paleta Referências externas será exibida.

Separar desenhos referenciados

Para remover completamente referências DWG (refex) de seu desenho, você precisa separá-las em vez de apagá-las.

Apagar refex não remove, por exemplo, definições de camada associadas com essas refex. Utilizar a opção Separar remove as refex e todas as informações associadas.

Realçar referências externas em um desenho

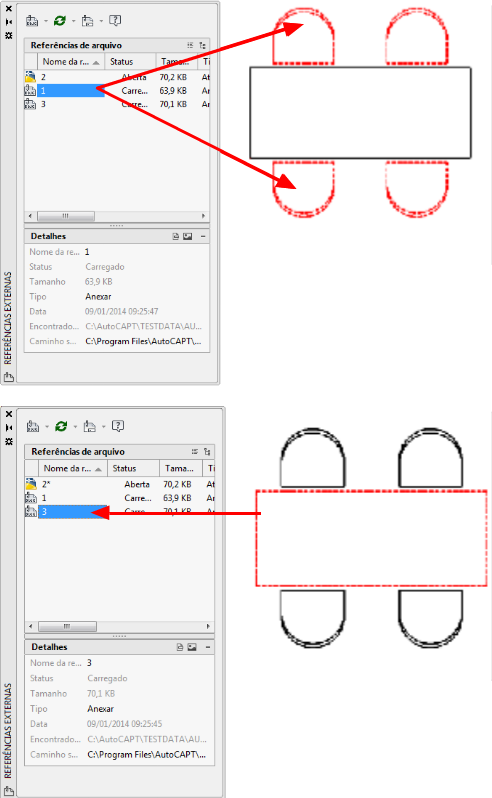

Para encontrar uma referência externa em um desenho complexo, selecione um item na paleta Referências externas para realçar todas suas instâncias visíveis no desenho. De forma inversa, selecione uma referência externa no desenho para realçar seu nome na paleta Referências externas.

Nota: A variável de sistema ERHIGHLIGHT controla se os objetos referenciados serão realçados. É possível desativar o realce para melhorar o desempenho.

Para encontrar uma referência externa em um desenho complexo, selecione um item na paleta Gerenciador de referências para realçar todas as suas instâncias visíveis no desenho. De forma inversa, selecione uma referência externa no desenho para realçar seu nome na paleta Gerenciador de referências.

Controlar as propriedades das camadas referenciadas

Você pode controlar a visibilidade, cor, tipo de linha e outras propriedades das camadas de uma refex e tornar essas alterações temporárias ou permanentes. Se a variável de sistema VISRETAIN estiver configurada como 0, essas alterações só se aplicarão à sessão atual do desenho. Elas serão desconsideradas quando você finalizar a sessão de desenho ou quando você recarregar ou separar a refex.

Você também pode controlar a exibição do esmaecimento da refex DWG. A variável de sistema XDWGFADECTL define o percentual de esmaecimento de todas as refex DWG.

Limites de corte da refex

Os desenhos podem incluir refex que são cortados. Se desejar visualizar o limite de corte, você poderá ativar a variável de sistema XCLIPFRAME.

Anexos de produtos educacionais

Se você abrir,inserir ou anexar uma refex de um Produto Educacional da Autodesk, os desenhos que forem plotados contêm a seguinte indicação: “PRODUZIDO POR UM PRODUTO EDUCACIONAL DA AUTODESK”.
