Sobre matrizes polares

Em matrizes polares, os itens são distribuídos por igual em torno de um ponto central ou de um eixo de rotação.

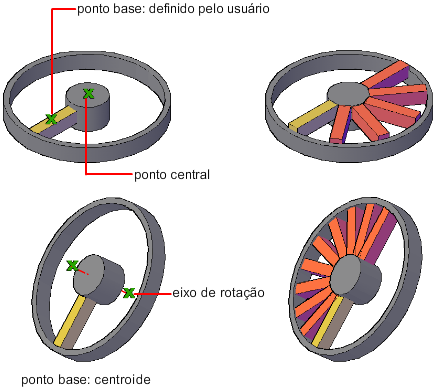

Quando você cria uma matriz polar utilizando o ponto central, o eixo de rotação é o eixo Z do UCS atual. É possível redefinir o eixo de rotação pela especificação de dois pontos.

Nota: Embora não seja possível criar os objetos deste exemplo no AutoCAD LT, é possível criar uma matriz alinhada ao longo de um eixo de rotação.

A direção na qual a matriz é desenhada depende se você inserir um valor positivo ou negativo para o ângulo de preenchimento. Para matrizes associativas, é possível alterar a direção na janela Propriedades.

Edição de matriz polar

O menu de contexto Matriz polar oferece uma gama completa de configurações para ajustar o espaçamento, a quantidade de itens e os níveis da matriz.

É possível também usar alças em uma determinada matriz polar para alterar sua configuração.

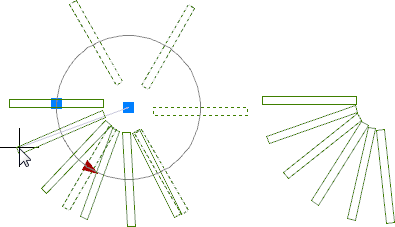

Ao passar o cursor sobre a alça de base, surge um menu de opções. Por exemplo, é possível selecionar Esticar raio e, depois, arrastar o mouse para aumentar ou diminuir o espaçamento entre os itens da matriz e o ponto central.

Arrastando a alça triangular, é possível alterar o ângulo de preenchimento.
