Arestas de tipos diferentes podem ser exibidas usando cores e tipos de linha diferentes. Você também pode adicionar efeitos especiais, como distorção e extensões de linha.
Em um modelo de estrutura de arame ou sombreado, o estilo visual define a visibilidade e aparência de linhas iso, arestas facetadas, arestas de silhueta, arestas obscurecidas e arestas de intersecção. Arestas facetadas (as arestas entre faces planas representando uma superfície) são exibidas somente quando o ângulo entre as faces são menores do que o valor do ângulo de dobra especificado.

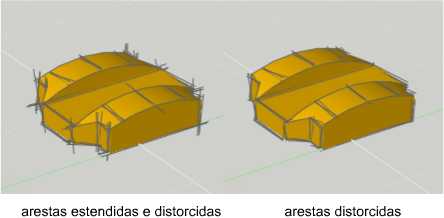

Os modificadores de arestas como extensão de linha e distorção produzem a aparência de um modelo que ainda está na fase conceitual. A distorção torna a aparência das linhas como desenhadas a lápis. A extensão de linha produz outro tipo de efeito de desenho a mão.
Exibir ou ocultar as linhas e arestas ocluídas

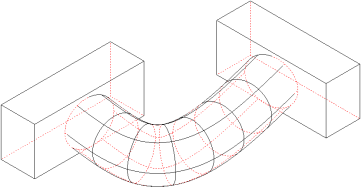

As linhas ocluídas são linhas ocultas tornadas visíveis ao alterar seu tipo de linha e cor. Na vista 2D, é possível alterar a exibição de um tipo de linha ocluída com a variável de sistema OBSCUREDLTYPE e a cor da linha ocluída com a variável de sistema OBSCUREDCOLOR.
Você somente pode alterar uma cor ocluída quando as linhas ocluídas estão parcialmente ou completamente visíveis.
- Oculte ou torne as linhas parcialmente visíveis com traços e pontos.
- Torná-las completamente visíveis.
- Torne as linhas distintas ou não-distintas ao alterar suas cores.
