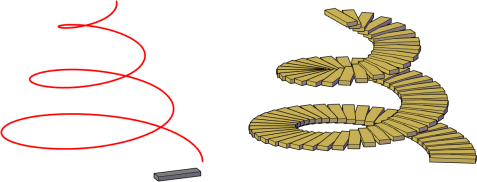

Em matrizes de caminho, os itens são distribuídos por igual ao longo de um caminho ou parte de um caminho.
O caminho pode ser uma linha, uma polilinha, uma polilinha 3D, uma spline, uma hélice, um círculo, um arco ou uma elipse.
Distribuição de itens em matrizes
A distribuição de itens ao longo do caminho pode ser medida ou dividida.

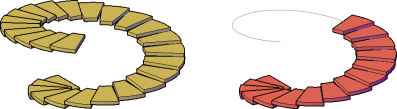

- Medir. O espaçamento entre itens não muda, mesmo quando o caminho é editado. Se o caminho for editado de modo que fique muito curto para exibir todos os objetos, a quantidade de itens é ajustada automaticamente.

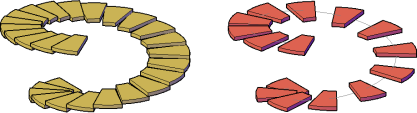

- Dividir. Um número determinado de objetos são espaçados por igual ao longo de todo o comprimento do caminho. Quando a matriz é associativa, o espaçamento entre os objetos se ajusta automaticamente conforme o comprimento do caminho é alterado.
Edição de matriz de caminho
O menu de contexto Matriz de caminho oferece uma gama completa de configurações para ajustar o espaçamento, a quantidade de itens e os níveis da matriz.
Também é possível usar alças em uma determinada matriz de caminho para alterar sua configuração.
Ao passar o cursor sobre a alça de base, surge um menu de opções. Por exemplo, é possível selecionar Contar linhas e, em seguida, arrastar para adicionar mais linhas à matriz.
Ao arrastar a alça triangular, é possível alterar o número de itens dispostos em matriz ao longo do caminho.
