Exercício 4: Recriar o corredor e examinar os resultados.

Neste exercício, você irá redefinir os alvos do corredor, reconstruir o corredor e examinar como a submontagem condicional afeta o modelo do corredor.

Este exercício continua a partir do Exercício 3: Ajustar as propriedades de submontagem condicional.

Definir alvos e reconstruir o corredor

1. Abra o Assembly-2c.dwg, que está localizado na pasta de desenhos dos tutoriais.

   O desenho contém a montagem do corredor que foi projetada no três exercícios anteriores.

2. No desenho, clique no corredor Corredor - (1).
3. Clique na guiaCorredor painel Modificar corredor menu suspenso Propriedades do corredorPropriedades do corredor.
4. Na caixa de diálogo Propriedades do corredor, na guia Parâmetros, clique em Definir todos os alvos.
5. Na caixa de diálogo Mapeamento de alvo, na coluna Nome do objeto, clique em <Clique aqui para definir todos>.
6. Na caixa de diálogo Selecionar uma superfície, clique em Terreno existente.
7. Clique em OK três vezes para fechar as caixas de diálogo e reconstruir o corredor.

Examinar o corredor reconstruído

1. Na barra de ferramentas Ferramentas de visualização/edição de seção de corredor, clique em para retornar para a estaca 0+00.

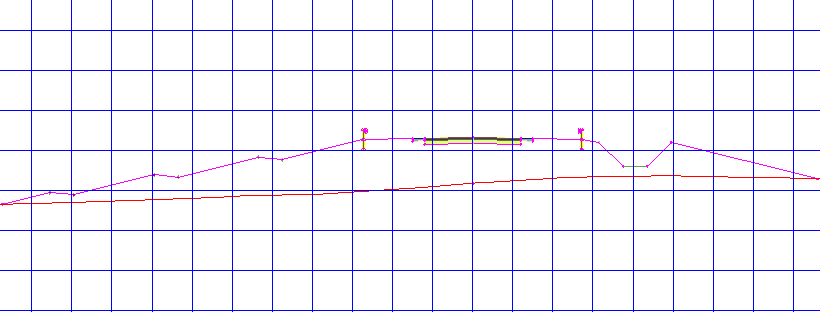

   No primeiro estacas, o corredor está em uma condição de aterro relativamente profunda. No Exercício 2: Adicionar submontagens condicionais a uma montagem de corredor, a submontagem DaylightBench foi adicionada à submontagem condicional do aterro 5.00: 10000.00. A condição de aterro nesta estaca é maior do que 5.0001’, de maneira que a submontagem DaylightBench é aplicada.


2. Clique em oito vezes para avançar para estaca 2+00.

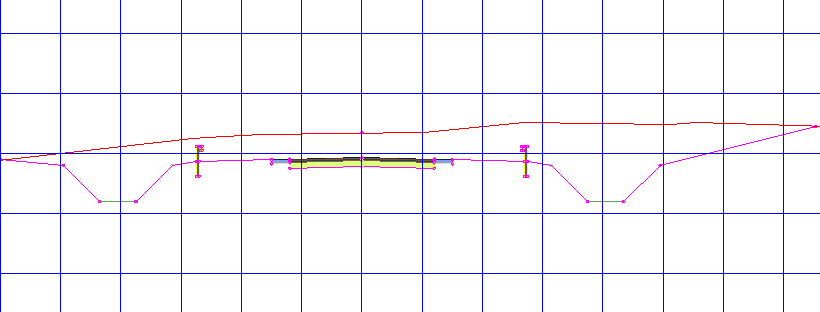

   Iniciando na estaca 2+00, o corredor insere uma condição de corte. Nesta estaca, o corte é menor que 5.0000’, de maneira que a submontagem DaylightOffsetToSurface é aplicada após a valeta.


3. Clique em novamente.

   Iniciando na estaca 2+25, a condição de corte é maior que 5.0001’. Conforme especificado, as submontagens DaylightWidthSlope e RetainWallVertical são aplicadas após a valeta.


4. Continue usando os botões para examinar as condições de corte e aterro ao longo do corredor.

Exploração adicional: aplicar o que aprendeu ao lado direito da montagem do corredor. Utilize diferentes combinações de submontagens de talude com a submontagem ConditionalCutOrFill e examine os resultados.

Para continuar com o seguinte tutorial, vá para Salvar e compartilhar montagens de corredor.
