Exercício 1: Criar uma rotatória

Neste exercício, você irá especificar um ponto central, as linhas de eixo das estradas de aproximação e os parâmetros geométricos a partir dos quais criar uma rotatória.

Especificar o ponto central e da rotatória e as estradas de aproximação

1. Abra o Roundabout-Create.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guiaInício painel Criar projeto menu suspenso IntersecçõesCriar rotatória.

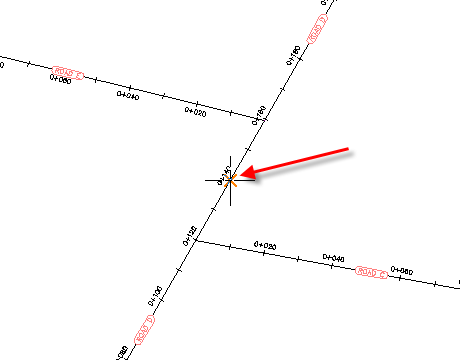

3. Para especificar o ponto central da rotatória no desenho, no alinhamento da ESTRADA D, clique na estaca 0+140.

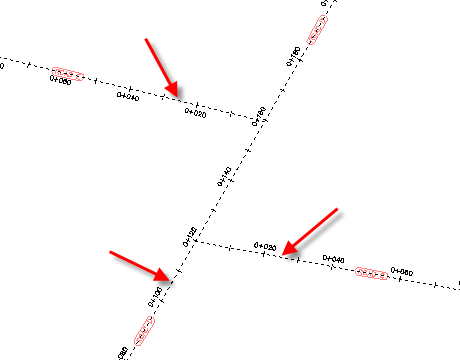

4. Para especificar as estradas de aproximação, clique nas Estradas C, D e E conforme mostrado. Pressione Enter.


Especifique os parâmetros da estrada circulatória

1. Na caixa de diálogo Criar rotatória - Estrada circulatória, em Norma de desenho, em Selecionar padrão de rotatória, selecione US.
2. Em Parâmetros predefinidos para importar, selecione RG = 20.
   Nota:

   Os controles Norma do desenho e Parâmetros predefinidos para importar permitem aplicar parâmetros predefinidos a uma rotatória. Você aprenderá mais no Exercício 4: Configurar normas de projeto de rotatória normas e predefinições.

3. Em Parâmetros da rotatória, especifique os seguintes parâmetros:
   Nota:

   Ao passar o cursor por sobre cada controle, observe que a parte aplicável da rotatória é realçada no gráfico de visualização.

   • Raio externo: 20
   • Largura da estrada circulatória: 8
   • Largura do escudo: 3
4. Em Parâmetros de marcações, especifique os seguintes parâmetros:
   • Deslocamento externo: Selecionado; 0.5
   • Deslocamento interno: Selecionado; 0.5
   • Largura da linha do marcador: 0.3
   • Número de pistas para marcar: 2
   • Largura da linha do marcador da pista: 0.2
   • Tipo de linha do marcador de pista: TRACEJADA
5. Especifique os parâmetros de alinhamento:
   • Terreno: Nenhum
   • Estilo do alinhamento: Rotatória - Estradas circulatórias
   • Camada de alinhamento: 0
   • Prefixo do nome do alinhamento: Rotatória
   • Conjunto de legendas de alinhamento: Rotatória - Estrada circulatória
6. Na parte inferior da caixa de diálogo, clique em Avançar.

Especificar os parâmetros das estradas de aproximação

1. Na caixa de diálogo Criar rotatória - estradas de aproximação, em Parâmetros predefinidos para importar, selecione RG = 20.

   Ao alterar esta configuração, a seção Parâmetros da estrada de aproximação será preenchida com valores predefinidos. Você irá aprender como modificar e salvar estes valores para uso posterior no Exercício 4: Configurar as normas e predefinições de projeto.

2. Especifique os parâmetros de alinhamento:
   • Estilo do alinhamento: Rotatória - Estradas de aproximação
   • Camada de alinhamento: 0
   • Prefixo do nome do alinhamento: Approach_WE
   • Conjunto de legendas de alinhamento: Rotatória - Estrada de aproximação
3. Na parte inferior da caixa de diálogo, clique em Aplicar a todos.

   Esta ação aplica os parâmetros especificados a outras estradas de aproximação na rotatória. Na parte superior da caixa de diálogo, é possível usar os botõesAnterior e Próximo, ou a lista suspensa para ver os parâmetros das outras estradas de aproximação.

4. Na parte inferior da caixa de diálogo, clique em Avançar.

Especificar os parâmetros da ilha

1. Para Parâmetros predefinidos para importar, selecione RG = 20.
2. Clique em Aplicar a todos.
3. Na parte superior da página Criar rotatórias - Ilhas, na lista suspensa, selecione abordagem de sul a norte.
4. Em Parâmetros do divisor de ilha, desmarque a caixa de seleção Fornecer faixa de pedestre (comprimento).

   Ao final deste exercício, você irá examinar as diferenças entre a estrada de Aproximação de sul a norte e outras.

5. Na parte inferior da caixa de diálogo, clique em Avançar.

Adicionar sinalização e marcações de pavimentação

1. Em Sinais, na linha J5, em Comprimento da chamada de detalhe, insira 10.

   O parâmetro Comprimento da chamada de detalhe permite colocar uma linha de chamada de detalhe entre o bloco que representa o topo do sinal, e o bloco que representa o sinal.

2. Na linha A25 em Distância, insira 60.

   O parâmetro Distância permite inserir alguns sinais de uma distância específica da borda externa da estrada circulatória. Para este exercício, você irá inserir um sinal de rotatória a 60 metros antes que o condutor entre na estrada circulatória e um sinal de retorno 50 metros após o condutor sair da estrada circulatória.

3. Na linha AB6 para Distância, insira 50.
4. Em Marcações do pavimento, em Linha de escoamento, em Tipo de linha, selecione TRACEJADA.
5. Em Marcações da faixa de pedestre, desmarque as seguintes caixas de seleção:

   Desenhar

   Quebrar

   • Entrada
   • Sair
   • Quebrar na borda da ilha de entrada
   • Quebrar na borda da ilha de saída
   Nota:

   Não clique em Aplicar à todos nesta página. Adiante neste exercício, você irá comparar o sinal padrão e os parâmetros da marcação com os valores inseridos nos passos anteriores.

Examine os componentes da rotatória

1. Clique em Concluir.

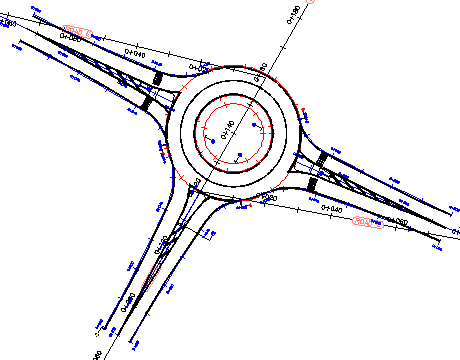

   A rotatória é exibida no desenho. Observe que os alinhamentos da linha de centro das estradas de aproximação em Estradas E e Estrada C foram criados com uma curva que fornece uma transição suave do alinhamento principal para a estrada de aproximação.



   Observe que embora tenha selecionado a Estrada D como uma estrada de aproximação, somente uma extremidade dela foi criada como uma estrada de aproximação. Quando um alinhamento passa por um ponto central da rotatória, somente a extremidade do alinhamento no qual você clicar será adicionado como uma estrada de aproximação. Você irá aprender como adicionar a outra extremidade como uma estrada de aproximação separada no Exercício 2: Adicionar uma estrada de aproximação a uma rotatória.

2. Aproxime o zoom na estrada de Aproximação sul para a norte.

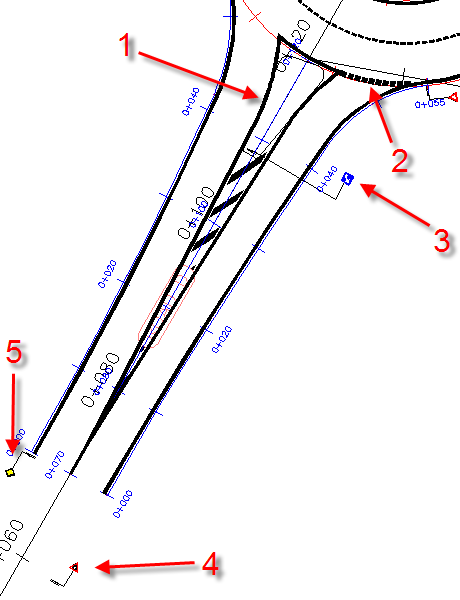

   Ao comparar esta estrada de aproximação com as outras, é possível ver que, de acordo com os parâmetros especificados mas não aplicados a todas as estradas de aproximação, estes elementos, mostrados na ilustração a seguir, são diferentes:

   1. O divisor de ilha não é dividido.
   2. A linha de escoamento é tracejada.
   3. O sinal J5 (manter à direita) tem uma linha de chamada de detalhe que se estende para fora da geometria da rotatória.
   4. O sinal A25 (aproximando de rotatória) está a 60 metros da borda da estrada circulatória.
   5. O sinal AB6 (saindo da rotatória) está a 50 metros da borda da estrada circulatória.

3. Em Toolspace, na guiaProspector, expanda a coleção Alinhamentos.

   Os alinhamentos que têm o prefixo Aproximação ou Rotatória foram criados automaticamente durante este exercício.

Para continuar com este tutorial, vá para Exercício 2: Adicionar uma estrada de aproximação a uma rotatória.
