Exercício 2: Adicionar uma estrada de aproximação a uma rotatória

Neste exercício, você irá criar a geometria para uma outra estrada de aproximação que permaneça dinâmica para a rotatória e o alinhamento da linha de centro especificado.

Selecionar a estrada de aproximação

1. Abra Roundabout-Approach-Add.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guiaInício painel Criar projeto menu suspenso IntersecçõesAdicionar aproximação.
3. Clique no alinhamento Roundabout_ISLAND.

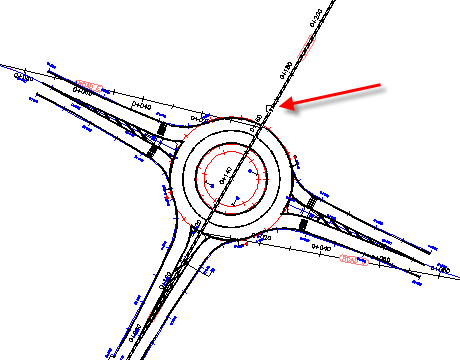

4. Clique na estrada D, que fica ao norte da rotatória.


   Quando a rotatória foi criada no Exercício 1: Criar ma rotatória, a Estrada D foi selecionada como uma estrada de aproximação, mas somente sua extremidade sul foi adicionada à rotatória. Quando um alinhamento passa por um ponto central da rotatória, somente a extremidade do alinhamento no qual você clicar será adicionado como uma estrada de aproximação. Neste exercício, você adicionará a outra extremidade à rotatória.

5. Pressione Enter.

   A caixa de diálogo Criar rotatória - estradas de aproximação será exibida. Utilize esta caixa de diálogo para especificar a geometria e as propriedades do alinhamento das estradas que se encontram na rotatória.

Especificar os parâmetros das estradas de aproximação

1. Na caixa de diálogo Criar rotatória - estradas de aproximação, em Parâmetros predefinidos para importar, selecione RG = 20.

   Ao alterar esta configuração, a seção Parâmetros da estrada de aproximação será preenchida com valores predefinidos. Você irá aprender como modificar e salvar estes valores para uso posterior no Exercício 4: Configurar normas e predefinições de projeto.

2. Em Parâmetros da estrada de aproximação, altere o valor Entrada do comprimento do alargamento para 75.
3. Especifique os parâmetros de alinhamento:
   • Estilo do alinhamento: Rotatória - Estradas de aproximação
   • Camada de alinhamento: 0
   • Prefixo de nome do alinhamento: Approach_SN
   • Conjunto de legendas de alinhamento: Rotatória - Estrada de aproximação
4. Na parte inferior da caixa de diálogo, clique em Avançar.

Especificar os parâmetros da ilha

1. Para Parâmetros predefinidos para importar, selecione RG = 20.
2. Na parte inferior da caixa de diálogo, clique em Avançar.

Examine os componentes da rotatória

Nota:

Na página Marcas e sinais, aceite os valores padrão.

1. Clique em Concluir.

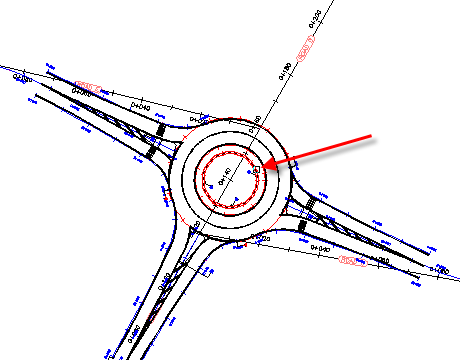

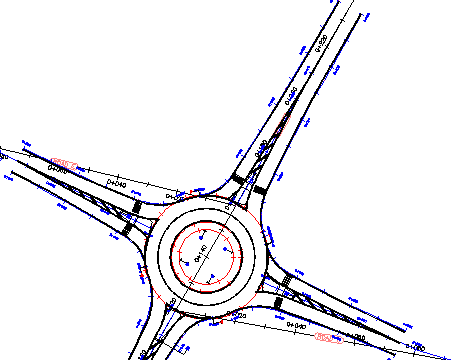

   A estrada de aproximação será exibida no desenho.


2. Em Toolspace, na guiaProspector, expanda a coleção Alinhamentos.

   Os alinhamentos que têm o prefixo Approach_SN (1) foram criados automaticamente durante este exercício.

Para continuar com este tutorial, vá para Exercício 3: Adicionar uma pista de entroncamento de retorno a uma rotatória.
