Sobre como adicionar limites a uma superfície

Utilize a árvore Prospector para adicionar limites a uma superfície.

Quando você adicionar ou remover limites, a superfície será modificada e a modificação será adicionada à lista de definições para a superfície.

Os limites da superfície são definidos a partir de polígonos fechados, como uma polilinha fechada ou um lote ou de superfícies. Superfícies poderão ser selecionadas como limites quando as opções de tipo de limite Oculto e de Linha obrigatória não destrutiva forem selecionadas.

Nota: Ao definir um limite a partir de um polígono, se o polígono não estiver fechado, a definição de limite forçará um polígono fechado.

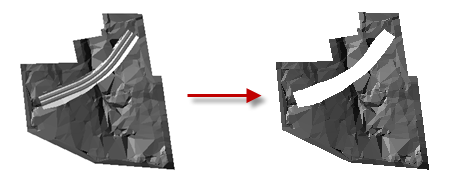

A ilustração a seguir mostra um exemplo de utilização de uma superfície de corredor como um limite oculto para a superfície de terreno existente:

Áreas ocultas por limites não são incluídas em cálculos, como área total e volume.

Ao criar um limite, é possível definir suavização de serrilhado de arco e especificar se o limite utiliza linhas obrigatórias não destrutivas.

Suavização de serrilhado de arco

Quando você utilizar polígonos/polilinhas que contenham curvas para limites ou linhas obrigatórias, defina a distância ordenada dos segmentos de corda, que é utilizada para efetuar a suavização de serrilhado nos segmentos de arco do polígono/polilinha do limite:

Linhas obrigatórias não destrutivas

Especifique se um limite utiliza linhas obrigatórias não destrutivas quando você criá-lo ao selecionar Linhas obrigatórias não destrutivas na caixa de diálogo Adicionar limites.

Nota: Não é possível adicionar linhas obrigatórias não destrutivas a uma superfície de malha.

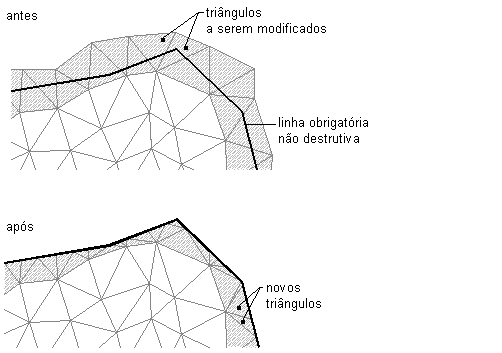

Quando você criar um limite com linhas obrigatórias não destrutivas ao longo das bordas do limite, as arestas do triângulo serão cortadas exatamente onde elas cruzam o limite:

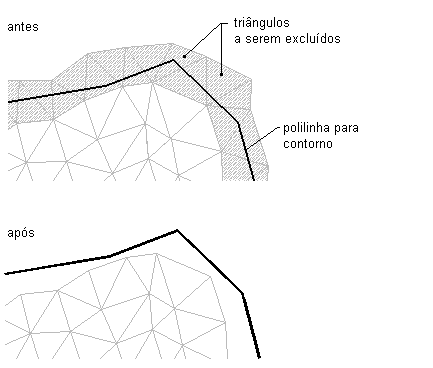

Se você criar um limite sem linhas obrigatórias não destrutivas ao longo das bordas do limite, somente triângulos que estejam completamente dentro ou fora do limite serão afetados:

Exercício de tutorial: Adicionar um limite externo a uma superfície

Exercício de tutorial: Adicionar um limite oculto a uma superfície
