Um limite afeta a visibilidade dos triângulos de superfície dentro dele.
Ao criar limites, especifique se eles usam suavização de arco e linhas obrigatórias não destrutivas.
Os limites da superfície são definidos a partir de polígonos fechados, como uma polilinha fechada ou um lote ou de superfícies. As superfícies podem ser selecionadas como limites quando as opções de tipo de limite Ocultar e Linha obrigatória não-destrutiva são selecionadas.
A definição de superfície exibe o identificador numérico e uma lista de vértices para cada limite.
Tipos de limites
O AutoCAD Civil 3D é compatível com os tipos de limites a seguir:
- Externo. Define o limite externo da superfície; todos os triângulos dentro dele estão visíveis e todos os triângulos que estão fora dele estão invisíveis. Nota: O limite externo pode ser afetado pelas operações de edição posteriores, como Adicionar linhas obrigatórias. Talvez você precise mover a operação Adicionar limite para o final da lista para obter o resultado esperado.
Um limite externo criado usando linhas obrigatórias não destrutivas:
Nota: Você pode definir vários limites externos, mas somente o último limite externo definido é exibido. Você pode usar a definição de superfície para alternar entre vários limites externos.
- Mostrar. Exibe todos os triângulos dentro do limite; você pode usá-lo para criar áreas visíveis dentro de limites ocultos. Nota: O efeito de adicionar vários limites a uma superfície depende da ordem em que foram adicionados. Os efeitos de um limite podem ser completamente ou parcialmente substituídos por um limite subsequente.
- Ocultar. Mascara as áreas da triangulação e, por isso, as curvas de nível não estão visíveis na área; usada para fazer furos em uma superfície (por exemplo, um perímetro de construção).

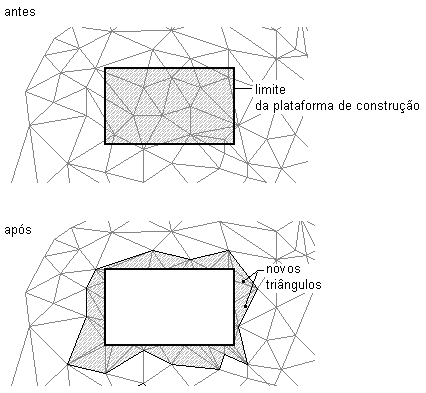

Um limite oculto criado usando linhas obrigatórias não destrutivas:
Nota: Quando você usa um limite oculto, a área de superfície oculta não é excluída. Toda a superfície permanece intacta. Se existem linhas de superfície TIN que você deseja remover da superfície, então use a operação Excluir linha. Para obter mais informações, consulte Para excluir Linhas TIN ou tabulares.
- Corte de dados. Cria uma superfície limitada por um objeto polígono a partir do desenho, como as polilinhas 2D e 3D, linhas do recurso, imagens de levantamento topográfico, lotes e círculos.
Você pode adicionar mais de um limite de corte de dados para uma superfície. Quando você adiciona dados, somente o limite de corte dados mais recente é afetado. O limite do corte de dados não afeta a parte visível da superfície, mas age como um filtro em todos os dados, como pontos e linhas obrigatórias adicionadas à superfície após a criação do corte de dados. Por exemplo, se você adiciona uma linha de corte a uma superfície após a criação de um limite de corte de dados, somente a parte da linha obrigatória que estiver dentro do limite de corte de dados é adicionado.
