Editar elevações de vértices da linha do recurso, imagem de levantamento topográfico, e linha do lote com o Editor de elevação de nivelamento.
Utilize o Editor de elevação de nivelamento para editar as elevações da linha do recurso na caixa de diálogo tabular. Você pode ainda atribuir uma elevação a partir de uma superfície existente.
As alterações feitas no Editor de forma dinâmica alteraram a elevação no desenho.
No editor, cada vértice é exibido em sua própria linha, e é marcada com um triângulo ou um círculo.
Quando você clica em uma linha, um marcador é exibido no desenho, exibindo o vértice que você tiver ativado.
- Triângulos Verdes

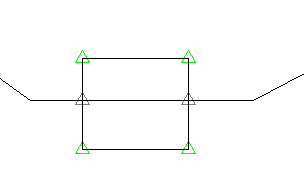

Marca os pontos que representam os principais pontos da geometria horizontal. Por exemplo, quando você cria uma linha do recurso, todos os vértices são mostrados como triângulos. Se você inserir pontos de intersecção (PI), eles também são mostrados como triângulos. - Quando triângulos
indicam dividir pontos, onde duas linhas do recurso se cruzam nenhum tem pontos geométricos nesta localização. Você não pode editar diretamente a elevação destes pontos. Para obter mais informações, consulte Sobre Propriedades de terreno de linha do recurso. - Círculos
Marcam alteração dos pontos de elevação. Inserir a nova elevação do ponto o ícone Inserir ponto de elevação no Editor de elevação de nivelamento. - Setas de declividade são exibidas no meio (apontando para baixo) para indicar a linha de direções e para exibir o segmento que está sendo editado quando uma única linha é selecionada.
é exibido com o ícone da linha. Quando dois recursos, como linhas do recurso, linhas de lote ou imagens de levantamento topográfico se cruzam, e nenhum dos recursos tem um ponto de geometria no local, um ponto de divisão é criado. Não é possível editar este ponto diretamente, porque isso é controlado pela declividade dos dois segmentos de intersecção que devem ter a mesma elevação no ponto de intersecção. Se as duas elevações são diferentes, um quebra de declividade é inserida em uma para coincidir com a elevação da outra.
Você pode atribuir uma prioridade para o estilo de linha de recurso para que quando duas linhas de recurso com diferentes estilos se cruzarem, a com a maior prioridade irá definir a elevação. Linhas de recurso sem um estilo tem a menor prioridade. Utilize a guia Opções na caixa de diálogo Propriedades do terreno da linha de recurso para definir a prioridade do estilo de linha de recurso.
Se duas linhas de recurso têm o mesmo estilo ou nenhum estilo, então a linha de recurso que for modificada por último torna-se a dominante, levando a outra linha de recurso a quebrar naquele ponto. Para controlar a elevação neste ponto, utilize o comando Inserir PI para criar um vértice no ponto de divisão.
