Utilize o comando Inserir ponto de elevação para inserir um ponto de elevação em uma linha de recurso.
Especifica uma localização, distância ou incrementos para inserir vários pontos. Quando um único ponto é inserido, você pode especificar a elevação.
Para inserir um ponto de elevação na linha de recurso selecionando uma localização
-
Clique na
Pesquisa.
- Selecione a linha de recurso ou outro objeto.

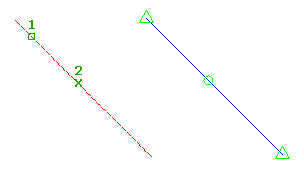

- Clique para selecionar a localização ao longo da linha de recurso para inserir o ponto de elevação.
- Especifica a elevação inserindo um valor. Ou insira a Superfície para obter a elevação de uma superfície. Se houver apenas uma superfície no desenho ela é selecionada automaticamente.
- Selecione outro ponto ou especifique uma distância para inserir um outro ponto.
Para inserir um ponto de elevação na linha de recurso, especificando uma distância
-
Clique na Pesquisa.
- Selecione a linha de recurso ou outro objeto.
- Insira a Distância.
- Selecione um ponto existente na linha de recurso para especificar o início da distância. Se você selecionar um ponto que não seja o início ou o ponto de extremidade, selecione a direção.
- Insira uma distância para definir a localização do ponto de elevação.
- Para definir a elevação do ponto, execute uma das ações a seguir:
- Insira uma declividade.
- Insira Inclinação e digite uma inclinação.
- Insira Elevação e digite uma elevação. Ou insira Superfície para obter a elevação de uma superfície.
- Insira Diferença e digite uma diferença de elevação.
Para inserir múltiplos pontos de elevação em um incremento
-
Clique na Pesquisa.
- Selecione a linha de recurso ou outro objeto.
- Insira Incremento.
- Insira um valor para definir o comprimento do incremento. Os pontos são colocados equidistantes ao longo da linha de recurso por meio do incremento especificado. Nota: Usando esta opção, você não será solicitado para inserir elevações. Os pontos são automaticamente atribuídos à elevação existente em suas localizações na linha de recurso.
