Para alterar a localização de um bloco de múltiplas vistas

Realocar um bloco de múltiplas vistas ao alterar os valores de coordenadas de seu ponto de inserção. Na vista do modelo, a alça de localização tem três modos de edição possíveis: Editar ao longo do plano XY, Editar ao longo do plano XZ e Editar ao longo do plano ZX. Pressione Ctrl para navegar entre os modos até que você esteja no modo desejado. O padrão é o modo de edição ao longo do plano XY. Em uma vista de planta, a alça de localização é restrita ao movimento em um plano

Você também pode alterar a posição de um bloco de múltiplas vistas utilizando a paleta Propriedades.

Nota: Este procedimento pode ser feito somente na vista do modelo.

Para realocar um bloco de múltiplas vistas ao alterar os valores de coordenadas de seu ponto de inserção

1. Selecione os blocos de múltiplas vistas que deseja reposicionar.

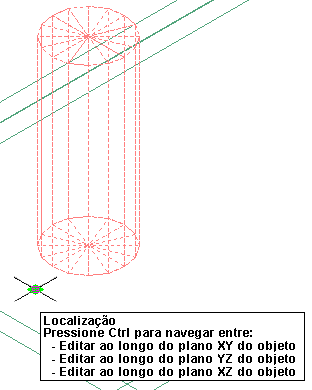

2. Selecione a alça de localização

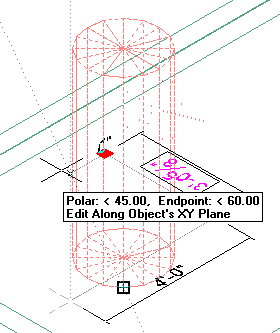

3. Mover os blocos de múltiplas vistas para a localização desejada e clique em uma vez, ou digite um valor e pressione Enter.

   Se deseja inserir um valor específico para a segunda direção em um modo de edição (por exemplo, na direção Y ao editar ao longo do plano XY), pressione a tecla guia para navegar para a segunda direção.

   Você também pode bloquear o movimento dos blocos de múltiplas vistas ao longo de uma direção específica. Se você inserir um valor para qualquer direção de cota no modo de edição atual e então pressionar Tab, o movimento dos blocos de múltiplas vistas é restringido à segunda direção da cota. Quando editar ao longo do plano XY, por exemplo, é possível inserir um valor para a cota X, e, em seguida, pressione a tecla Tab. A cota X está bloqueada naquele valor e o movimento do bloco de múltiplas vistas é restringido para a direção da cota Y.


4. Clique com o botão direito do mouse e, a seguir, clique em Anular todas as seleções para desativar alças.
