Utilize a caixa de diálogo Adicionar linhas obrigatórias para definir recursos, como contenção ou meios-fios como linhas obrigatórias.
Ao criar linhas obrigatórias verticais, é possível representar com mais precisão a superfície. Por exemplo, para um muro de contenção, é possível definir as diferenças na elevação entre o material em ambos os lados da parede para representar elevações corretamente.

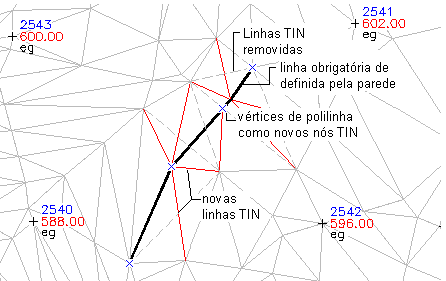

Definir linhas obrigatórias verticais ao selecionar uma polilinha, spline ou linha do recurso de nivelamento. A polilinha é estendida ao criar novos segmentos de polilinha e vértices paralelos para a polilinha original, mas em uma distância de deslocamento incrementado para representar as diferenças na elevação entre o material em ambos os lados da parede:
Há dois métodos utilizados para definir linhas obrigatórias verticais:
- Definir por vértice de objeto (individual). Selecionar a polilinha, ou linha, e selecionar o deslocamento lateral. Para cada vértice da polilinha, selecione a elevação do vértice (Elevação do vértice Existente é o valor padrão) e o deslocamento de elevação do vértice (o padrão é o vértice de polilinha existente) ou a diferença do deslocamento da elevação do vértice. Se uma opção de diferença de elevação é selecionada, o valor da diferença é o padrão para cada vértice.
- Definir por objeto (todos). Selecionar a polilinha, ou objeto, e selecionar o deslocamento lateral. A seguir, insira a diferença de elevação que será aplicada para todos os deslocamentos de vértices.
