Sobre as linhas obrigatórias

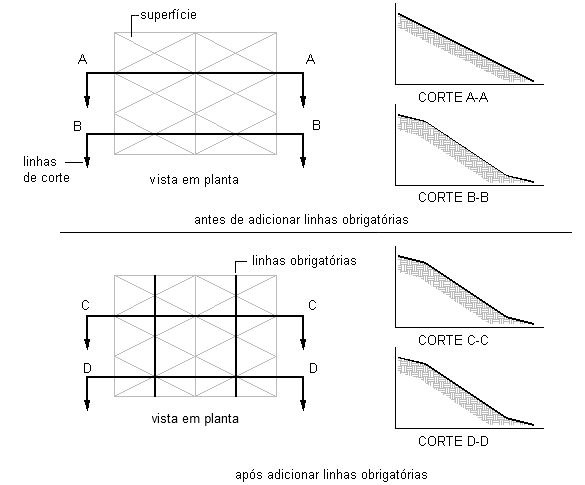

Linhas obrigatórias são críticas para criar um modelo de superfície preciso porque elas são as interpolações dos dados, não somente os dados, que determinam o formato do modelo.

Utilize linhas obrigatórias para definir recursos, como paredes de retenção, meios-fios, topos dos cumes e talvegues. Utilize linhas obrigatórias para definir recursos, como paredes de retenção, meios-fios, topos de cumes e talvegues.

Nota: Somente é possível adicionar linhas obrigatórias para superfícies.

Tipos de linhas obrigatórias

• Norma. Definido ao selecionar linhas 3D, linhas de recurso, polilinhas 3D ou splines de nivelamento.
• Proximidade. Definida ao desenhar ou selecionar uma linha de recurso, polilinha ou spline de nivelamento no desenho com as extensões do limite da superfície. As coordenadas XYZ de vértices de linha obrigatória de proximidade são determinadas a partir dos pontos TIN da superfície que estão em mais próximos aos vértices correspondentes dos pontos ou entidade de definição.
  Nota: Para especificar linhas obrigatórias a partir de pontos, primeiro converta os pontos em 3D ou polilinhas 3D usando o comando ‘PN. Para obter mais informações, consulte Sobre comandos transparentes

• Parede Definida usando linhas de recurso, linhas 3D, polilinhas 3D, splines de nivelamento ou especificando pontos. Uma linha obrigatória de parede é armazenada como uma linha obrigatória de norma, mas definida diferentemente: forneça um lado de deslocamento para toda a linha obrigatória e uma diferença de elevação para cada vértice ou para toda a linha obrigatória.
• Não destrutiva. Definida usando as linhas de recurso de nivelamento e objetos do AutoCAD abertos ou fechados. Uma linha obrigatória não destrutiva mantém a integridade da superfície original.

Também é possível importar linhas obrigatórias de arquivos ASCII FLT para a definição da superfície.

Opções de definição de linhas obrigatórias

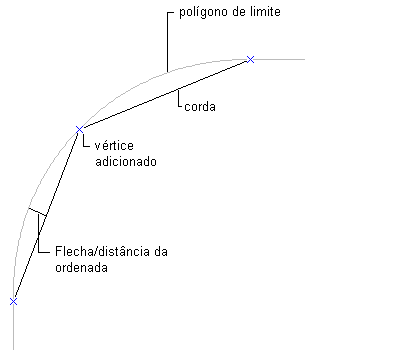

Quando definir uma linha obrigatória de uma polilinha com curvas, especifique uma distância ordenada, que é usada para aplicar a suavização de serrilhado os arcos na polilinha.

Acesse as opções de definição de linha obrigatória globais no grupo de propriedade de opções de Construção na guia Definição da caixa de diálogo Propriedades de Superfície.

As opções de definição da linha obrigatória incluem:

• Converter linhas obrigatórias de proximidade. Converte automaticamente linhas obrigatórias de proximidade para linhas obrigatórias de norma quando são criadas.
• Permitir linhas obrigatórias de intersecção. Permite que as linhas obrigatórias cruzem umas as outras.
