- No Toolspace, na guia Prospector, expanda a coleção Definição de superfícies, clique com o botão direito em
Linhas obrigatórias e clique em . - Na caixa de diálogo Adicionar linhas obrigatórias, insira a descrição da linha obrigatória no campo Descrição.
- Na lista Tipo, selecione Parede.
- Opcionalmente, se o objeto a partir do qual você está criando uma linha obrigatória tem curvas, insira um valor no campo Distância ordenada ou clique em
para digitalizar uma distância na área de desenho. A caixa de diálogo Adicionar linhas obrigatórias é fechada. Uma mensagem solicita que você selecione uma polilinha.

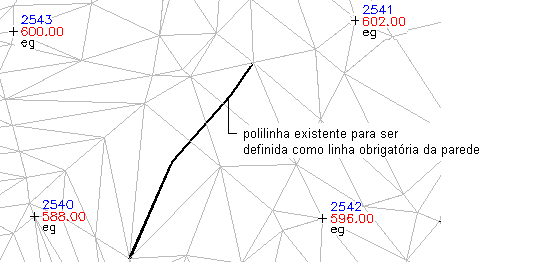

- No desenho, selecione o objeto para definir a linha obrigatória.

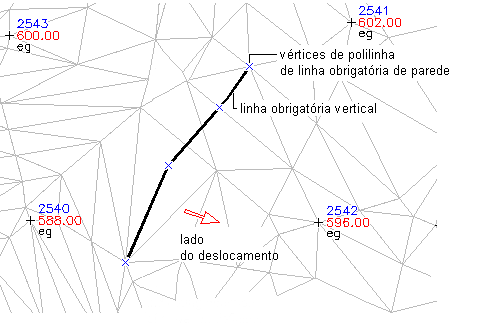

- Selecione o lado do deslocamento para a linha obrigatória de parede. Esse é o lado da nova linha de deslocamento que representa a elevação de material no outro lado da parede.
Uma mensagem solicita que você especifique a altura da parede com um único valor para todos os pontos (Definir por objeto) ou para especificar valores de pontos individuais (Definir por vértice).
- Execute um dos procedimentos a seguir:
- Para definir a linha obrigatória de parede por objeto, especifique Todos e insira a quantidade para adicionar a elevação em cada ponto.
- Para definir a linha obrigatória de parede por vértice de objeto, especifique Individual no prompt e insira a elevação ou delta de cada vértice.
Os prompts oferecem duas formas para definir as elevações de cada ponto de deslocamento: como uma elevação (Elevação) ou como a diferença de elevação (Delta) entre o ponto de controle e o ponto de deslocamento. Deltas pode ser valores positivos ou negativos.
A linha obrigatória é criada e adicionada à coleção Linhas obrigatórias na árvore Prospector.
