Esta regra compara todas as tubulações conectadas a uma estrutura única e garante que as tubulações entram e saiam da estrutura de acordo com os valores de queda especificados.
Esta regra se aplica às estruturas do nó somente e é projetado especificamente para sistemas baseados na gravidade. É importante observar que esta regra não altera a estrutura de forma alguma, nem alterar qualquer das tubulações que estão conectadas à estrutura. Em vez disso, esta regra, na verdade, insere dados na estrutura que são lidos pelas tubulações quando estão usando regras. Ela garante que as seguintes condições são obtidas ao conectar uma nova tubulação a uma estrutura que já tem uma ou mais tubulações conectadas a ela:
- Uma tubulação saindo de uma estrutura não está mais alta que a mais baixa que entra desta estrutura.
- Uma tubulação entrando em uma estrutura não está mais baixa que a mais alta que sai desta estrutura.
- Há sempre uma distância de queda mínima especificada entre a mais baixa tubulação de entrada e a mais alta tubulação de saída.
A queda pode ser baseada em uma comparação entre os coroamentos, geratrizes inferiores, ou linhas de centro das tubulações. A verificação de validação é executada para quedas que excedem determinada distância. Isso determina se um valor de queda máximo é violado ou se uma queda é necessária.
Parâmetros
Os seguintes parâmetros determinam o comportamento dessa regra:
- Localização de Referência de Queda.Determina a localização da queda utilizando a geratriz inferior da tubulação, o coroamento ou a elevação da linha de centro.
- Valor de QuedaEspecifica o valor de queda entre a tubulação de entrada mais baixa e a tubulação de saída mais alta conectada à estrutura.
- Valor de queda máximaEspecifica que o valor da queda máxima está entre a tubulação de entrada mais baixa e qualquer tubulação de saída conectadas à estrutura. Observe que esse parâmetro somente fornece a validação; ele não altera (move ou redimensiona), de modo algum, a peça no desenho. Isso produz simplesmente uma infração da regra na peça se o valor especificado for excedido. Este destina-se a chamar a atenção caso uma estrutura de queda pode seja necessária.
Exemplos
Os exemplos a seguir mostram como a regra Tubulação através de estrutura de queda é aplicada quando uma nova tubulação de entrada ou de saída é adicionada a uma estrutura que já tenha tubos conectados a ela.

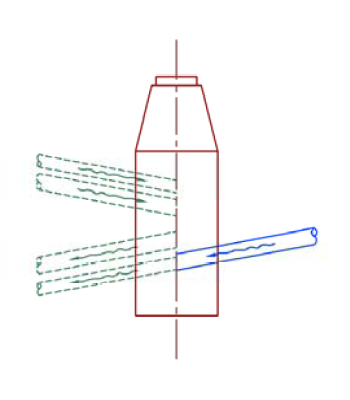

A ilustração a seguir mostra uma estrutura de nó que tem duas tubulações de entrada já conectadas em seu lado esquerdo. Quando uma nova tubulação de entrada é adicionada ao lado direito da estrutura, a regra de inclinação e cobertura de tubulação determina a elevação de conexão ideal para a nova entrada de tubulação.
Exemplo 1: Tubulações de entrada existentes com a nova tubulação de entrada

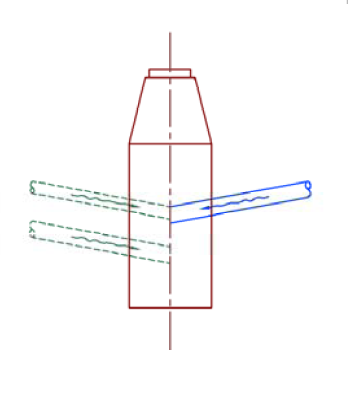

Na ilustração a seguir, a estrutura de nó tem duas tubulações de entrada já conectadas em seu lado esquerdo. Uma nova tubulação de saída é adicionada ao lado direito da estrutura. A regra de inclinação e cobertura de tubulação determina a elevação de conexão ideal para a nova tubulação de saída.
Exemplo 2: Tubulações de entrada existentes com a nova tubulação de saída

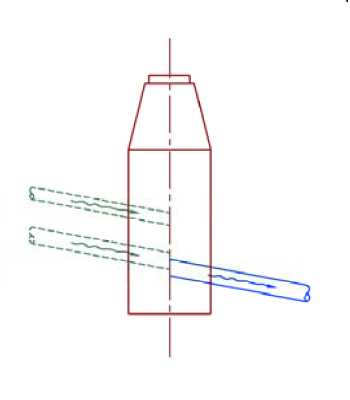

A ilustração a seguir mostra uma estrutura de nó que tem duas tubulações de saída já conectadas no seu lado esquerdo. Uma nova tubulação de entrada é adicionada ao lado direito da estrutura. A regra de inclinação e cobertura de tubulação determina a elevação da conexão ideal para a nova tubulação de entrada.
Exemplo 3: Tubulações de saída existentes com a nova tubulação de entrada

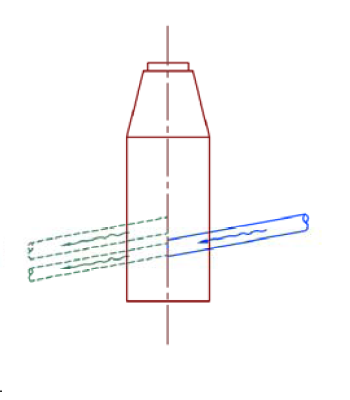

A ilustração a seguir mostra uma estrutura de nó que tem duas tubulações de saída já conectadas no seu lado esquerdo. Uma nova tubulação de saída é adicionada ao lado direito da estrutura. A regra de inclinação e cobertura de tubulação determina a elevação de conexão ideal para a nova tubulação de saída.
Exemplo 4: Tubulações de saída existentes com a nova tubulação de saída
A ilustração a seguir mostra uma estrutura de nó que tem quatro tubulações já conectadas no seu lado esquerdo. Duas das tubulações são entrada, e as outras duas são de saída. Uma nova tubulação de entrada é adicionada ao lado direito da estrutura. A regra de inclinação e cobertura de tubulação determina a elevação da conexão ideal para a nova tubulação de entrada.
Exemplo 5: Tubulações de entrada e saída existentes com a nova tubulação de entrada
A ilustração a seguir mostra uma situação semelhante com as tubulações de entrada e saída já conectadas. Neste caso, uma nova tubulação de saída é adicionada à estrutura. A regra de inclinação e cobertura de tubulação determina a elevação de conexão ideal para a nova tubulação de saída.
Exemplo 6: Tubulações de entrada e saída existentes com a nova tubulação de saída
