Pontos de intersecção mostram as relações entre as tangentes e os grupos de curvas em um alinhamento.
Há dois tipos de pontos de intersecção:

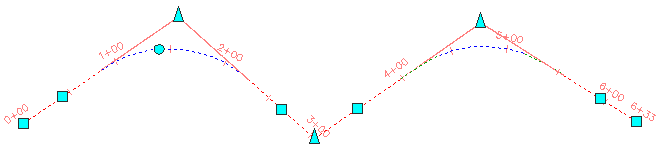

Pontos de intersecção explícitos
Um ponto de intersecção explícito é o ponto no qual duas tangentes fixas se encontram em um alinhamento horizontal.
Quando um alinhamento é selecionado, um PI explícito é representado por uma alça
. Um ponto de intersecção explícito pode ser legendado, movido, excluídos ou separado.

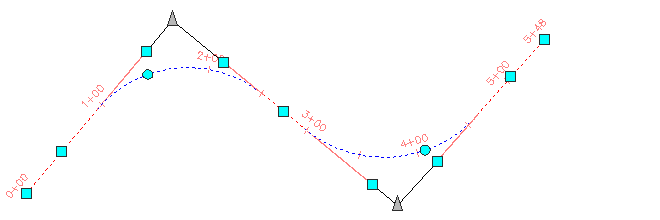

Pontos de intersecção implícitos
Um ponto de intersecção implícito é o ponto calculado de intersecção (PI) em uma curva de alinhamento ou grupo de curvas. Um PI implícito indica onde tangentes se encontrariam se elas fossem estendidas. Um ponto de intersecção implícito podem ser legendado.

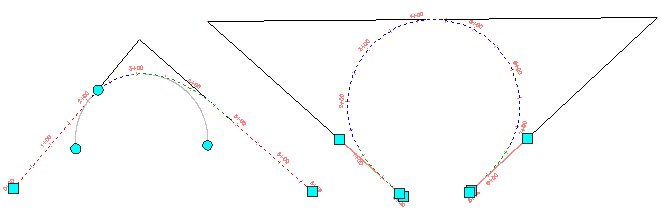

Quando um alinhamento é selecionado, o PI implícito de duas tangentes fixas que estão unidas por uma curva livre ou grupo de curvas é representado por uma alça
. Quando a alça está presente, o PI pode ser resolvido, que estende as tangentes fixas a um PI explícito.
A exibição de PIs implícitos é controlada na guia Ponto de intersecção (caixa de diálogo Propriedades de alinhamento).
