Para calcular volumes de armazenamento de fase
- Ative a visibilidade das curvas de nível para a superfície se vai utilizar uma superfície ou curvas de nível para definir a bacia coletora.
-
Clique na
Pesquisa.
- Na caixa de diálogo Armazenamento de fase, insira Detalhes de tabela de armazenamento de fase.
- Para o Método de cálculo de volume, clique em Área final média, Aproximação cônica ou Ambos.
- Para Opções de definição da bacia coletora, execute um dos procedimentos a seguir:
- Selecione Definir bacia coletora a partir de entidade, clique em Definir bacia coletora e definir a bacia coletora utilizando todas as curvas de nível de uma superfície.
- Selecione Definir bacia coletora a partir de entidade, clique em Definir bacia coletora e definir a bacia utilizando polilinhas ou curvas de nível extraídas de uma superfície.
- Selecione Utilizar entrada de dados de curva de nível manual e clique em Definir bacia coletora para inserir manualmente elevações e áreas de curva de nível.
Para definir a bacia coletora utilizando todos os dados de curva de nível de um objeto de superfície
- na caixa de diálogo Definir bacia coletora a partir de entidades:
- Clique em Definir bacia coletora a partir de curvas de nível de superfície.
- Clique em Definir.

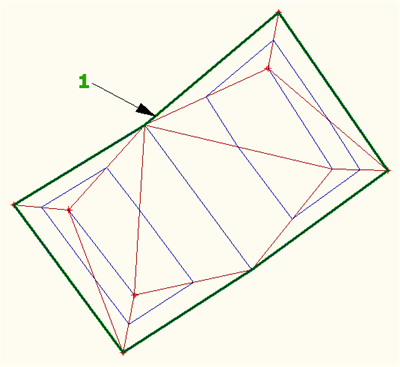

- No desenho, selecione a superfície (“1” na ilustração a seguir) e clique com o botão direito do mouse ou pressione Enter.
Os dados do objeto de superfície são extraídos e exibidos na Tabela de volume de armazenamento de fase. Esta opção utiliza todos os dados de curvas de nível da superfície.
- Salve os resultados.
Para definir a bacia coletora, utilizando polilinhas ou curvas de nível selecionadas
- Na caixa de diálogo Armazenamento de fase, em Opções de definição:
- Clique em Definir bacia coletora a partir de entidade.
- Clique em Definir bacia coletora.
- Na caixa de diálogo Definir bacia coletora a partir de entidades, clique em Definir bacia coletora a partir de polilinhas.
- Opcionalmente, se desejar extrair polilinhas de curvas de nível da superfície para definir a bacia coletora, clique em Extrair objetos de superfície e a seguir selecione a superfície no desenho e pressione Enter. Quando clicar em Definir na caixa de diálogo Definir bacia coletora a partir de entidades, é possível selecionar as polilinhas que foram criados para definir a bacia coletora. Nota: Enquanto a opção Definir bacia coletora a partir de curvas de nível de superfície utiliza todas as curvas de nível para os dados de entrada, é possível usar a opção Extrair objetos de superfície para extrair dados de curvas de nível selecionadas, por exemplo, as curvas de nível que definem uma depressão.
- Opcionalmente, desative Alterar as entidades selecionadas para a seguinte camada.
Se você selecionar Alterar as entidades selecionadas para a seguinte camada, para Camada de polilinhas da bacia coletora, insira a camada para a qual você deseja as polilinhas sejam movidas.
- Selecione Excluir entidades não selecionadas na camada selecionada. Dica: Esta opção limpa o desenho ao excluir quaisquer polilinhas que foram criados pelo botão Extrair entidades de superfície, mas que não foram selecionadas com o botão Definir.
- Clique em Definir.

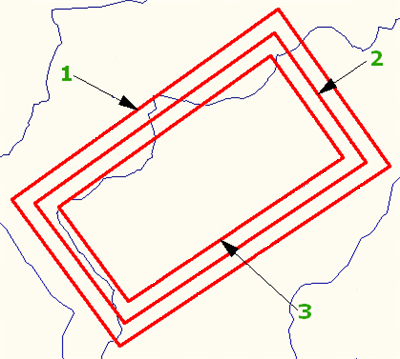

- Selecione ao menos duas polilinhas. Na ilustração a seguir uma terceira polilinha (3) é incluída. Clique com o botão direito do mouse ou pressione Enter.
Nota: As polilinhas devem ser polilinhaslw (criadas com o comando PLINE, por exemplo).Os dados de polilinha são extraídos e exibidos na Tabela de volume de armazenamento de fase.
- Salve os resultados.
Para definir a bacia coletora ao inserir manualmente os dados de curva de nível de superfície
- Na caixa de diálogo Definir bacia coletora a partir de dados inseridos, insira a elevação das curvas de nível e os dados de área para pelo menos duas curvas de nível.
- Clique em Adicionar na tabela.
A informação é adicionada à Tabela de volumes de armazenamento de fase, com volumes calculados.
- Salve os resultados.
