Sobre Estradas de aproximação para rotatórias

Antes de poder criar uma rotatória, é preciso criar ao menos um alinhamento para representar uma estrada de aproximação.

Este é o alinhamento para qual uma aproximação será dinamicamente conectada. Se alterar ou mover este alinhamento de aproximação de base, a aproximação da rotatória é atualizada de forma dinâmica.

A caixa de diálogo Criar rotatória - Estradas de aproximação fornece os parâmetros que permitem definir a geometria da estrada de aproximação. Cria três alinhamentos que definem a estrada de aproximação. A tabela a seguir lista a convenção de nomenclatura padrão que é utilizado para dar nome aos alinhamentos da estrada de aproximação. Você pode alterar o prefixo “Aproximação _” para algo que melhor se adapte às suas necessidades de projeto. No entanto, não é possível editar o sufixo “_EW_EDGE_LEFT” durante a criação.

Alinhamento da estrada de aproximação	Nome do alinhamento
alinhamento que define o centro da estrada de aproximação	Approach_EW
alinhamento que define a borda esquerda da estrada de aproximação	Approach_EW_EDGE_LEFT
alinhamento que define a borda direita da estrada de aproximação	Approach_EW_EDGE_RIGHT

Nota: No exemplo acima, “LO” no nome do alinhamento identifica o alinhamento como o alinhamento “Leste-Oeste”. Esta convenção de nomenclatura de duas letras é baseada na direção do alinhamento, e não na direção da rotatória da estrada de aproximação. Por exemplo, NO é utilizado para um alinhamento que percorre do norte para o oeste, e assim por diante.

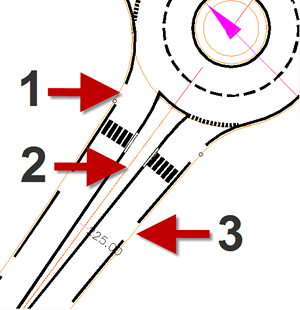

Estes alinhamentos da estrada de aproximação (1 = Approach_EW_EDGE_LEFT, 2 = Approach_EW, and 3 = Approach_EW_EDGE_RIGHT) são mostrados na ilustração a seguir.

A ilha, triângulo de construção e marcações de pavimento na estrada de aproximação são construídos como polilinhas.
