Você pode legendar pontos individuais de intersecção ou utilizar o comando de múltiplos pontos de intersecção e legendar todos os pontos. O comando de múltiplos pontos de intersecção legenda os pontos PIs de todas as tangentes de intersecção, junto com o ponto PI para quaisquer curvas ou grupos de espiral-curva-espiral.
As legendas do ponto de intersecção podem ser adicionadas aos pontos de intersecção implícitos somente se os pontos implícitos de intersecção são visíveis.
Este tipo de legenda é afetado pela geometria do alinhamento do ponto de intersecção. O número de legendas de PI que estão disponíveis variam de acordo com a opção especificada.

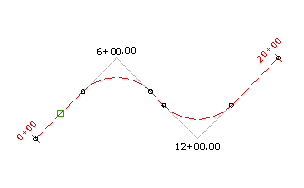

Para adicionar legendas de múltiplos pontos de intersecção
Adicione legendas em cada ponto de intersecção (PI) no alinhamento, incluindo o ponto real de intersecção de duas tangentes, bem como as localizações virtuais do PI para curvas e os grupos de espiral-curva-espiral.
As legendas são colocadas em todos os pontos de intersecção no alinhamento selecionado.
- Clique na
. - Selecione o alinhamento para a legenda.

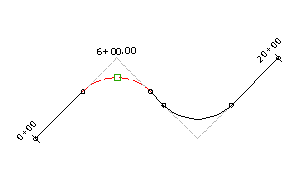

Para adicionar legendas de ponto de intersecção
Adicione legendas de ponto de intersecção para os pontos de intersecção selecionados no alinhamento.
Você pode legendar o ponto de intersecção ou legendar as propriedades das curvas, espirais ou grupo de curvas em um ponto de intersecção.
- Clique na .
- Selecione o ponto de intersecção a ser legendado.
