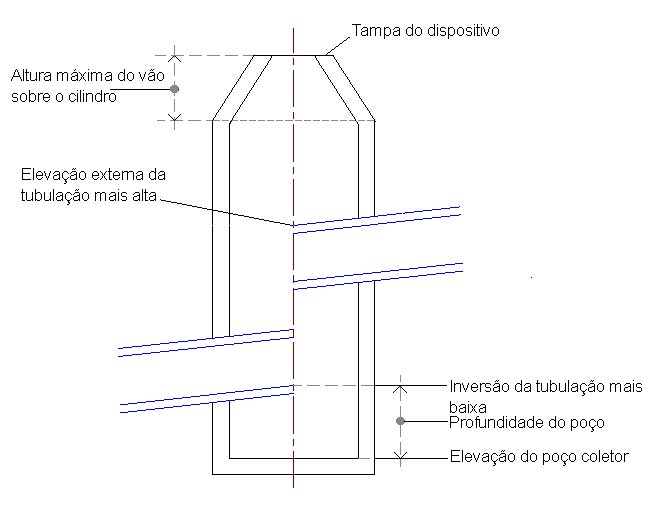

No AutoCAD Civil 3D, as estruturas de junção têm comportamentos incorporados que controlam a distância máxima que você pode mover a tampa do dispositivo, tubulações conectadas e poço coletor para cima e para baixo.
Por exemplo, se você mover a tubulação superior geratriz para cima, elevar sua elevação para o ponto onde ela alcança o topo da estrutura (tampa do dispositivo), a tampa do dispositivo se move automaticamente para cima. Isto é para garantir que a tubulação permaneça conectada à estrutura abaixo da área de folga da tubulação vertical. O comportamento de redimensionamento permite que a estrutura de junção mantenha a altura do moldura, altura do cone, e de acordo área de folga da tubulação vertical, na parte superior da estrutura, com nenhuma tubulação se conectando com aquela parte da estrutura.
Se você tenta mover uma tubulação conectada para a área de folga da tubulação vertical da estrutura, irá notar em seu desenho que a parte superior da estrutura (tampa do dispositivo) automaticamente se move para cima.
Este é apenas um exemplo do comportamento de redimensionamento que está incorporado nas estruturas de junção. Outros comportamentos controlam a distância máxima que você pode mover a tampa do dispositivo ou poço coletor da estrutura da junção para cima e para baixo.
Antes de editar estruturas de junção, assegure que você entenda o seguinte sobre os comportamentos redimensionamento:
- As alterações de elevação para a tampa do dispositivo da estrutura da junção, tubulações conectadas ou poços coletores, podem ocorrer quando a estrutura for editada com alças, ou quando a superfície referenciada for alterada, ou quando as elevações da tubulação são alteradas.
- Os comportamentos do redimensionamento das estruturas da junção é independente do comportamento fornecido pelas regras de peças. No entanto, as regras de peças podem ser configuradas para que elas venham a afetar o comportamento de redimensionamento da estrutura.
- Observe que os comportamentos de redimensionamento aqui explicados somente se aplicam às estruturas da junção. Eles não se aplicam à estruturas de entrada/saída ou para tipos de estruturas nulas.
- Para verificar se uma estrutura é categorizada como uma estrutura de junção, verifique se a propriedade Part_Type está definida como Struct_Junction. Isso é exibido na guia Propriedades de peças da caixa de diálogo Propriedades da estrutura, na seção Dados da peça.
Mover estruturas de junção que estão conectadas com tubulações
Esta seção descreve o comportamento de redimensionamento da estrutura que é chamado nas seguintes situações:
- ao mover a parte superior de uma estrutura de junção (tampa do dispositivos) para cima ou para baixo
- ao mover uma tubulação que esteja conectado com uma estrutura de junção para cima ou para baixo
- ao mover a parte inferior de uma estrutura de junção (poço coletor) para cima ou para baixo
As alterações de elevação para a tampa do dispositivo da estrutura da junção, tubulações conectadas ou poços coletores, podem ocorrer quando a estrutura for editada com alças, ou quando a superfície referenciada for editada, ou porque a elevação da tubulação conectada for movida. Qualquer destes tipos de edições podem resultar em alterações da elevação para as peças da estrutura.
Mover a tampa do dispositivo
Quando uma tampa do dispositivo da estrutura de junção (topo da estrutura) for movida para cima, a tampa do dispositivo simplesmente se move para a nova elevação. As elevações das tubulações conectadas e dos poços coletores, permanecem inalteradas.
Se você tenta mover uma estrutura de junção para baixo, para uma elevação onde ela viola a área de folga da tubulação vertical, não será possível fazer isso. A tampa do dispositivo deve sempre estar localizada acima da área de folga da tubulação vertical.
Mover tubulações conectadas
Quando uma tubulação que está conectada com uma estrutura de junção for movida para cima, no ponto onde ela viola a área de folga da tubulação vertical, o topo (tampa do dispositivo) da estrutura é movido automaticamente para que a tubulação não toque a área de folga da tubulação vertical. Neste caso, a elevação da tampa do dispositivo da estrutura é alterada (se move para cima).
Se você mover a tubulação para cima, mas não no ponto onde ela toca a área de folga da tubulação vertical, então a tubulação é movida para cima, mas o resto da estrutura permanece onde está. Neste caso, a elevação da tampa do dispositivo da estrutura permanece inalterada.
Compreender o controle do poço coletor por meio de propriedade
Quando você move uma tubulação conectada para baixo, há uma propriedade de peça associada com a estrutura de junção que afeta o comportamento do redimensionamento da estrutura nesta situação. Essa propriedade é a Controle de poço coletor por propriedade, e pode ser definida para Profundidade ou Elevação. Quando esta propriedade for definida como Profundidade, a profundidade do poço coletor é controlada pela profundidade, com base na menor geratriz da tubulação. Quando esta propriedade for definida como Elevação, a profundidade do poço coletor é controlada pelo valor da elevação do poço coletor. O comportamento do redimensionamento é diferente dependendo de como esta propriedade estiver definida na estrutura.
Quando uma tubulação conectada for movida para baixo, para um ponto onde a tubulação se move abaixo da elevação do poço coletor da estrutura conectada , e a propriedade Controle do poço coletor por propriedade está definida como Profundidade, como a elevação do poço coletor está definida para ser controlada pela profundidade, então a elevação do poço coletor será movida para baixo para uma nova elevação. Essa nova elevação do poço coletor será a profundidade da menor geratriz da tubulação, menos o valor da profundidade do poço coletor.
Quando uma tubulação conectada for movida para baixo, para um ponto onde a tubulação se move abaixo da elevação do poço coletor da estrutura conectada , mas a propriedade Controle do poço coletor por propriedade está definida como Elevação, então poço coletor será automaticamente movido para baixo para a menor elevação de tubulação. Isto define a profundidade do poço coletor para zero.
Mover o poço coletor
Usando a alça de profundidade do poço coletor, você pode o poço coletor de uma estrutura de junção para cima para o ponto onde ele encontra a tubulação conectada mais embaixo. Você será proibido, no entanto, de mover o poço coletor até o ponto onde ele toca a tubulação conectada mais embaixo.
Quando você move o poço coletor de uma estrutura de junção para baixo, o poço coletor irá simplesmente mover para a nova elevação, e não afeta quaisquer tubulações conectadas ou o poço coletor da estrutura. Este comportamento é o mesmo se o poço coletor é controlado por profundidade ou por elevação.
Mover estruturas de junção que não estão conectadas com tubulações
Quando não há nenhuma tubulação conectada com uma estrutura de junção, a tampa do dispositivo e a folga da tubulação vertical tem precedência sobre o poço coletor.
Mover a tampa do dispositivo
Quando você move a tampa do dispositivo da estrutura para cima e a propriedade Controle do poço coletor por está definida como Profundidade, o poço coletor se move para cima na mesma distância que a tampa do dispositivo.
Quando você move a tampa do dispositivo da estrutura para cima e a propriedade Controle do poço coletor por está definida como Elevação, o poço coletor se move para cima na mesma distância que a tampa do dispositivo.
Quando você move a tampa do dispositivo da estrutura para baixo, o poço coletor não se move. Você pode mover a tampa do dispositivo para baixo, mas somente para um local logo acima do poço coletor. A tampa do dispositivo deve sempre estar acima do poço coletor.
As seções a seguir descrevem os comportamentos de redimensionamento em estruturas de junção que não têm tubulação conectada.
Mover o poço coletor
Quando você move o poço coletor da estrutura para cima e a propriedade Controle do poço coletor por está definida como Profundidade, a nova elevação do poço coletor pode estar abaixo, em ou acima da área de folga da tubulação vertical. Isto não afeta a elevação da tampa do dispositivo e define a profundidade do poço coletor para zero.
Quando você move o poço coletor da estrutura para cima e a propriedade Controle do poço coletor por está definida como Elevação, o poço coletor pode estar tão distante como a parte inferior da área de folga da tubulação vertical.
Quando você move o poço coletor da estrutura para baixo, o poço coletor é movido para a sua nova localização (nova profundidade do poço coletor), mas a elevação da tampa do dispositivo não é alterada.
