É possível editar os parâmetros de um esboço ou de uma operação.

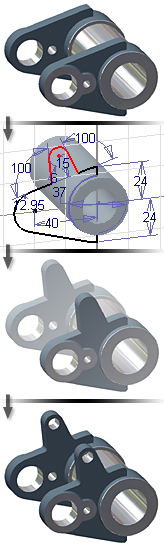

Na imagem a seguir, o suporte do extremo mais afastado do eixo é simétrico ao outro suporte. O suporte simétrico é paramétrico. Portanto, ele reflete as alterações feitas na extrusão principal.
Enquanto você executa alterações, os parâmetros originais e as modificações são armazenados para ajudar na recuperação caso o modelo não possa ser atualizado corretamente.
EOP para recuperação de peças
No navegador, um símbolo Final de peça é situado automaticamente na parte inferior da árvore do modelo. É possível arrastar o símbolo para cima da árvore do modelo para "recuperar" o modelo. Esta operação exclui temporariamente do modelo as operações situadas embaixo do símbolo Fim de peça, fornecendo um acesso mais fácil e uma atualização mais rápida conforme você altera as operações situadas acima do símbolo. Você arrasta o símbolo de volta à parte inferior para atualizar o modelo.
Para planificações de chapa de metal, o símbolo é EOF.
Comandos transparentes
No Autodesk Inventor, você pode usar alguns comandos enquanto outros estão ativos. Por exemplo, é possível utilizar Rotacionar 3D enquanto aplica restrições da montagem, ou utilizar o Zoom enquanto insere um símbolo em um desenho. Rotação 3D, Zoom e outros comandos são chamados transparentes.
É possível selecionar a maioria dos comandos transparentes nas faixas de opções enquanto outros comandos estão ativos. As seguintes teclas de atalho ativam os comandos de visualização transparentes enquanto outros comandos estão ativos:
- F2 Efetuar o pan na vista.
- F3 Aplicar zoom na vista.
- F4 Rotacionar a vista.
