Criar uma vista de seção para visualizar o interior de seu modelo. Uma vista de seção não modifica a geometria.
Use uma face plana ou o plano para fatiar temporariamente uma parte de um modelo.
Opções de vista de seção
- Vista de um quarto de seção: Seleciona dois planos perpendiculares. As vistas em seção de três quartos que estão de frente para o usuário são removidas.

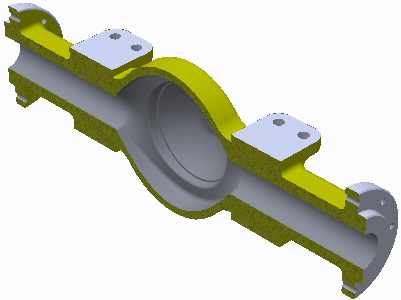

- Meio da seção: Seleciona um plano. A metade da seção que está de frente para o usuário é removida.

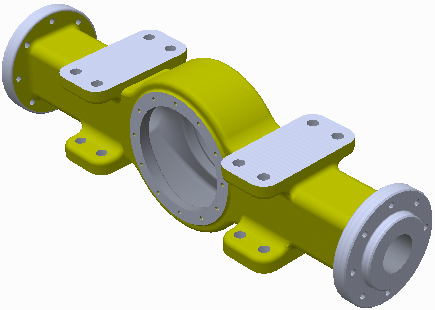

- Vista de três quartos de seção: Seleciona dois planos perpendiculares. O um quarto de seção que está de frente para o usuário é removido.
- Encerrar vista de seção: Restaura a vista para toda a montagem.
As vistas de seção podem ser salvas em representações de vista de projeto.
Após selecionar uma vista de seção, é possível clicar com o botão direito e selecionar Inverter para circular pelas vistas disponíveis. As vistas um quarto e três quartos podem exibir a vista oposta.
Para mover um plano de seção, clique com o botão direito do mouse e selecione Movimento virtual
Plano de seção 1 (ou Plano de seção 2). A seguir, arraste o plano de seção, defina seu deslocamento ou gire a roda do mouse.
Nota: Ambas as vistas de seção de um quarto ou de três quartos permitem a seleção de qualquer um dos dois planos, exceto planos perpendiculares. Se desejar poderá definir o tipo de corte de seção e exibir as fatias seccionadas.
