Sobre como exportar modelos com linhas que são coincidentes

Ao exportar um modelo do Revit para um formato CAD, é possível decidir manter as linhas do modelo que coincidam com outras linhas no mesmo espaço. Utilize este recurso se em um arquivo exportado faltam algumas linhas do modelo.

Nota: Este recurso ou funcionalidade está disponível apenas para os clientes da Autodesk Maintenance and Desktop Subscription para a versões do software Revit 2015.

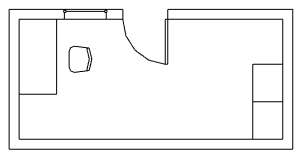

Em muitos modelos do Revit, os elementos compartilham um plano, resultando em linhas do modelo que são coincidentes no desenho. Por exemplo, a planta de piso a seguir mostra que uma mesa e gabinetes compartilham linhas com paredes.

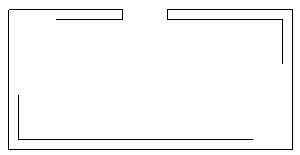

Ao exportar o modelo para DWG, DXF ou DGN, por padrão, as linhas coincidentes não são preservadas. Isto é, se você exibir somente a camada de parede (como mostrado na imagem a seguir), a exportação dos dados não inclui as linhas que são compartilhados (coincidem) com os outros elementos.

Para garantir que estas linhas coincidentes sejam preservadas na exportação dos dados, use a caixa de diálogo Modificar configuração de exportação, guia Geral, para ativar a opção Preservar linhas coincidentes. Clique em ExportarOpções, e selecione a ferramenta Configurações de exportação.

Por exemplo, a imagem a seguir mostra a camada da parede que resulta quando o modelo de amostra é exportado com linhas coincidentes preservadas.
