Criar um ataque

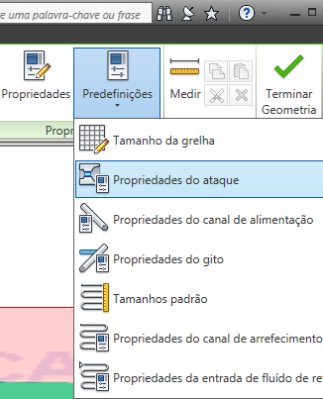

  1. Clique em (separador Geometria > painel Propriedades > Predefinições) e selecione Propriedades do ataque no menu pendente para abrir a caixa de diálogo Propriedades do ataque.

  2. Selecione Frio no menu pendente Tipo de ataque e Circular cónico no menu pendente Forma do ataque.
  3. Introduza um Diâmetro inicial (1) de 4 mm e um Diâmetro final (2) de 2 mm.
  4. Selecione Horizontal por comprimento no menu pendente Orientação e, em seguida, clique em OK.
  5. Clique em (separador Ver > painel Visibilidade > Visibilidade do objeto) e retire a seleção de Cones de injeção.

    Isto ocultará o ponto de injeção, o que tornará mais fácil criar os ataques.
  6. Clique em (separador Geometria > painel Sistema de alimentação > Ataque), para abrir o diálogo Criar ataque.

  7. Selecione Ponto de injeção 1 na lista pendente Selecionar, na secção Ponto de injeção.
  8. Selecione Definido por coordenada e desloque o cursor sobre a grelha do desenho na direção do canal de alimentação. É desenhada uma linha amarela do ponto de injeção ao ponto da grelha mais próxima do cursor. Uma pequena esfera amarela indica o ponto final do ataque.

  9. Clique no final do canal. O ataque foi criado.

  10. Clique com o botão direito do rato na grelha e selecione Concluir criar ataque no menu ou clique em OK na caixa de diálogo Criar ataque.
  11. Clique em Terminar Geometria no separador Geometria para fechar o separador.
