Definir o ponto de injeção

Nesta tarefa, irá definir um ponto de injeção na extremidade do modelo de CAD.

  1. Rode a peça para aproximadamente -135 -145 30, para que o View Cube se assemelhe à seguinte imagem.

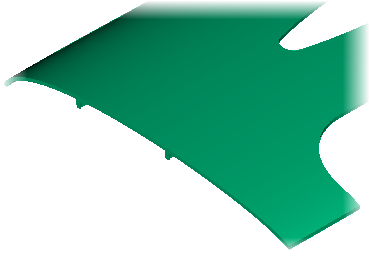

  2. Faça zoom sobre o lado esquerdo da peça, semelhante à seguinte imagem.

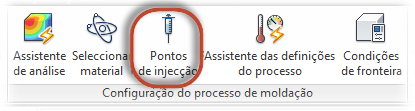

  3. Clique em Base > Configuração do processo de moldagem > Pontos de injeção.

  4. Clique no lado da peça, perto do centro desse lado.

    A localização exata do ponto de injeção local será definida nos próximos passos.

  5. Clique com o botão direito do rato e selecione Propriedades.

  6. Defina o valor de X como 480 mm.

  7. Defina o valor de Y como 125 mm.

  8. Defina o valor de Z como 27 mm.

  9. Clique em OK para definir a localização exata.

    Nota: As coordenadas do ponto de injeção poderão não ter exactamente os valores que introduziu, mas será a localização mais próxima na superfície da peça dos valores introduzidos.
