Importar um modelo

Nesta tarefa, irá importar um modelo CAD existente.

1. Clique em Base > Importar > Importar.



   Os dois passos seguintes só ocorrem quando importa um modelo pela primeira vez após a instalação. Ser-lhe-á pedido que atualize a localização do Autodesk Simulation Moldflow Design Link. Depois da primeira importação, pode iniciar no passo 4.

2. Clique em OK para verificar as Opções do Autodesk Simulation Moldflow Design Link.

3. Clique em OK na caixa de diálogo Opções.

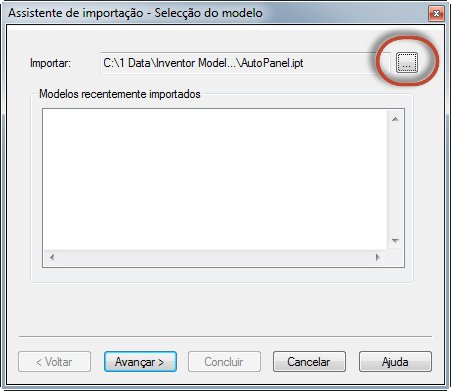

4. Clique no botão de reticências na caixa de diálogo Assistente de importação para localizar o ficheiro a importar.



5. Navegue até à localização do ficheiro do Autodesk Inventor que transferiu.

6. Selecione o ficheiroPanel.ipt e clique em Abrir.

7. Clique em Seguinte na caixa de diálogo Assistente de importação. A peça demora vários segundos a importar.

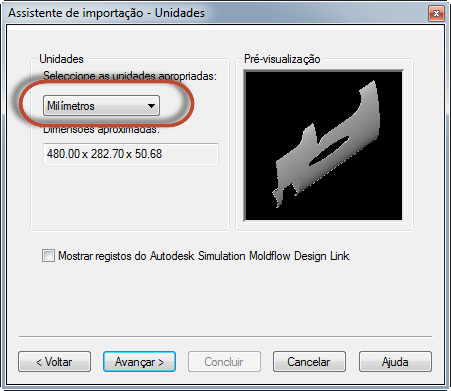

8. Certifique-se de que as unidades são Milímetros.

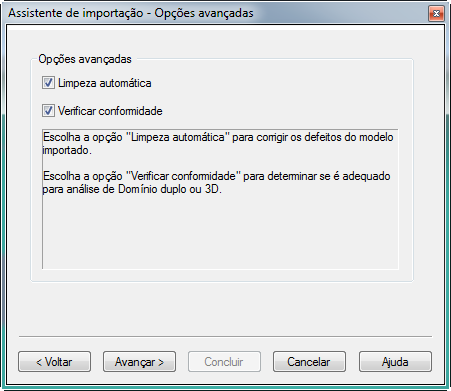

9. Clique em Seguinte na página Opções avançadas.



   A execução de limpeza e verificações demora alguns segundos.

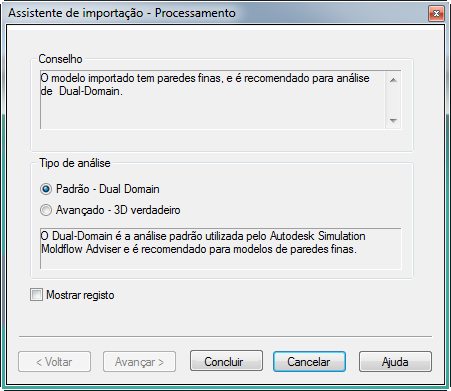

10. Clique em Concluir para aceitar o tipo de análise como Padrão - Dual Domain.



11. Clique com o botão direito do rato no estudo importado no Gestor de projetos e selecione Mudar o nome.

12. Altere o nome do estudo para Ataque do fim do pianel.

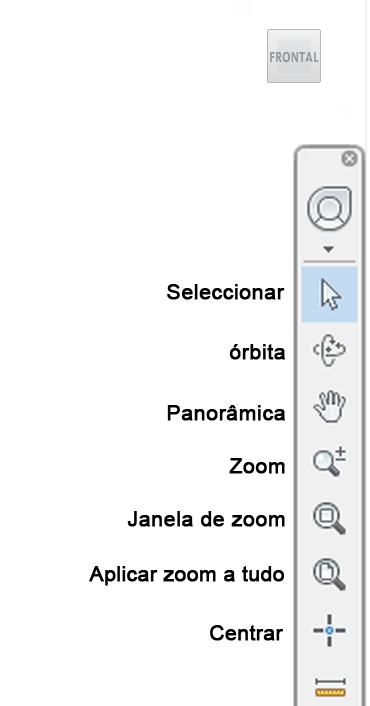

13. Utilize o View Cube e a Barra de navegação à direita para mover o modelo no ecrã.



14. Para programar os botões do rato, clique no menu Aplicações > Opções > Rato. Defina os botões do rato a seu gosto.
