Criar os canais de alimentação

Nesta tarefa, irá criar o sistema de canais de alimentação utilizando o Assistente dos canais de alimentação.

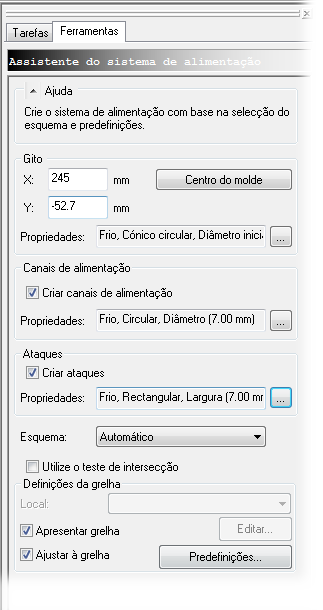

1. Clique em Geometria > Sistema de alimentação > Assistente dos canais de alimentação.



2. Clique em Centro do molde

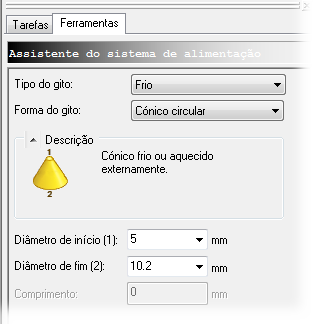

3. Clique em Propriedades do gito Reticências.

   1. Verifique se o Tipo do gito é Frio.

   2. Verifique se o Formato do gito é Circular cónico.

   3. Introduza 5 mm como Diâmetro inicial (1).

   4. Introduza 10,2 mm como Diâmetro final (2).

   5. Clique em OK.

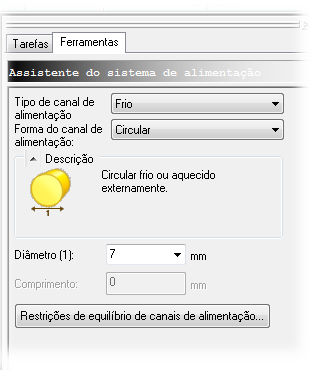

4. Clique nas Reticências das Propriedades dos canais de alimentação.

   1. Verifique se o Tipo do canal de alimentação é Frio.

   2. Verifique se Formato do canal de alimentação é Circular.

   3. Introduza 7 mm como Diâmetro (1).

   4. Clique em OK.

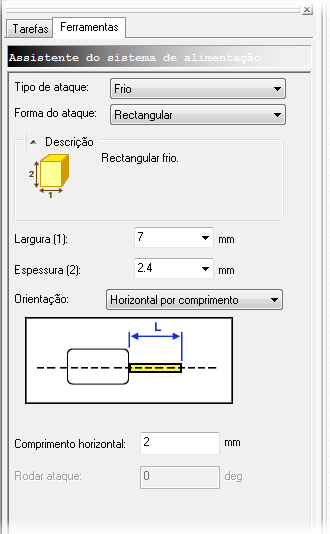

5. Clique nas Reticências dasPropriedades do ataque.

   1. Verifique se o Tipo de ataque é Frio.

   2. Verifique se o Formato do ataque é Retangular.

   3. Introduza7 mm como Largura (1).

   4. Introduza 2,4 como Espessura (2).

   5. Verifique se a Orientação é Horizontal ao comprimento.

   6. Introduza 2 mm como Comprimento horizontal.

   7. Clique em OK.



6. Verifique se o esquema é Automático.

7. Clique em OK.
