Verificar os resultados do circuito

Nesta tarefa, irá interpretar quatro resultados de circuitos diferentes.

1. Clique em Base > Resultados > Resultados.

2. Certifique-se de que os seguintes objetos estão visíveis.

   • Cavidades

   • Canais de arrefecimento

   • Mangueiras de arrefecimento

   • Entradas de arrefecimento

3. Se necessário, clique em Ver > Visibilidade > Visibilidade do objeto para ativar os objetos.

4. Rode, faça pan e zoom conforme seja necessário, para ver os resultados do circuito.

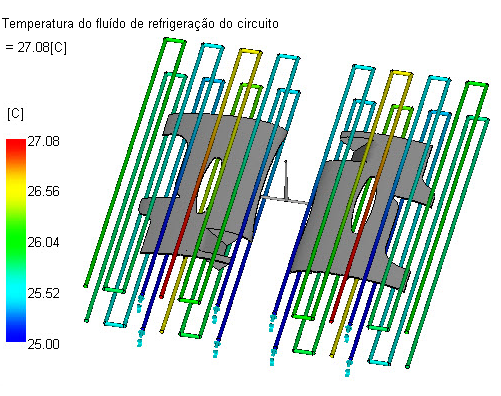

5. Clique em Temperatura do fluido de refrigeração do circuito na lista de tarefas do estudo.

   O aumento de temperatura é melhor quando for inferior a 2 a 3 ° C. Os dois circuitos das cavidades estão no limite superior da directriz, indicando que são desejáveis alterações no projeto de arrefecimento.



6. Clique em Caudal do circuito

   A entrada por circuito foi 10 l/min. O equipamento de bombagem precisa de uma capacidade mínima de 80 l/min, uma vez que há 8 circuitos.

7. Clique no Número de Reynolds do circuito

   Os resultados indicam o número de Reynolds produzido com o caudal de entrada. Normalmente, é desejável ter como objetivo um número de Reynolds igual a 10 000. Neste caso, o número de Reynolds é muito superior a isso, sugerindo que o caudal deve ser diminuído. No entanto, se o caudal for diminuído, a temperatura do fluxo de refrigeração nos circuitos sofrerá um aumento. Se pretende reduzir o caudal, os circuitos devem ser divididos para reduzir o seu comprimento.
